Радиолюбительский КВ маяк RR9O

В ноябре 1999 года вышел в эфир российский KB радиомаяк RR9O, который вошёл в NCDXF/IARU International Beacon Project из 18 синхронных маяков, работающих на пяти высокочастотных диапазонах по всему миру. Самый первый KB маяк из международной сети синхронных маяков NCDXF/ IARU International Beacon Project, расположенных на всех континентах Земли (за исключением Антарктиды), вышел в эфир еще 1979 году — 30 лет назад. Более десяти лет в этой международной сети, разработанной и поддерживаемой Northern California DX Foundation под эгидой Международного союза радиолюбителей, работает радиомаяк RR9O расположенный в Новосибирске.

Выходу в эфир KB маяка из России предшествовала большая работа. Требовалось согласовать возможность размещения и круглосуточной работы на первичной основе маяка на пяти KB диапазонах — он излучает на частотах 14100, 18110, 21150, 24930 и 28200 кГц. Усилия энтузиастов увенчались успехом, необходимое разрешение было получено. Причем изначально маяк должен был иметь позывной RR9OWM, поскольку он располагается на коллективной радиостанции RW9OWM, принадлежащей Совету Сибирских Федераций радиоспорта. Ввиду уникальности этого единственного в России радиомаяка, работающего на KB, Госсвязьнадзором РФ был выделен специальный позывной RR9O на постоянной основе.

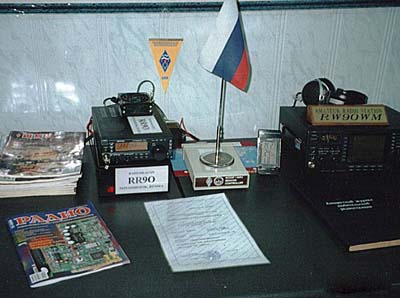

Почти год потребовался авторам проекта, чтобы изготовить специальную радиоаппаратуру и доставить ее из США в Новосибирск. В работе радиомаяка используется специально доработанный трансивер KENWOOD TS-50S, многодиапазонная антенна CUSHCRAFT R-5, блок питания ASTRON RS-25, а также GPS приемник и специальный контроллер, изготовленный NCDXF.

Российский радиомаяк RR9O был торжественно введен в эксплуатацию 26 ноября 1999 года в присутствии заместителя начальника Управления Госсвязьнадзора по Новосибирской области (сейчас РЧЦ Сибирского Федерального Округа) В. Н.Усова (UA9ORN), члена Президиума ФРС НСО В. Н.Писанова (UA9OS) и автора — в 09.45 GMT зазвучали позывные из столицы Сибири. Маяк RR90 стал предпоследним из 18 радиомаяков во всем мире. Он размещен в восьмом временном слоте. Полный список маяков и расписание их работы приведено в таблице. Работа радиомаяка осуществляется циклично согласно расписанию. В каждом трёхминутном цикле, начиная с 00 минут каждого часа, маяк работает на передачу по 10 секунд поочередно на соответствующих частотах в следующие периоды времени: 01.10, 01.20, 01.30, 01.40, 01.50 минут.

Помимо позывного RR9O в эфир излучаются четыре последовательные посылки (телеграфных нажатия — класс излучения 100НА1А) по программе с четырёхуровневым режимом выходной мощности передатчика: 100 Вт, 10 Вт, 1 Вт и 0,1 Вт. Таким образом, всего за 50 секунд можно провести мониторинг не только на наличие прохождения в заданном направлении сразу на 5 высокочастотных диапазонах, но и оценить его энергетику. Соответственно, прослушав эфир буквально в течение трех минут на каждом диапазоне, данная программа позволяет контролировать дальнее прохождение радиоволн и его уровень на межконтинентальных радиотрассах. Это полезно как в повседневной работе в эфире, так и во время международных
соревнований, проведения радиоэкспедиций, DX-инга и различных радиолюбительских экспериментов.

Сейчас контролировать прохождение радиоволн можно не только «ручным» способом, просто прослушивая работу различных KB маяков в эфире, но и в автоматическом режиме с использованием специальных программ и отображением информации на экране компьютера. Рекомендую всем радиолюбителям обратить внимание на международную систему КВ-маяков, которая, несомненно, поможет вам при работе в эфире. Подробности на http://www.ncdxf.org/beacons.html.
