Известно, что в старых распространенных радиолюбительских конструкциях всегда рекомендовались ферриты с проницаемостью 2000…600. А они ведь очень низкочастотные! Однако же в каком ни будь “Радио-76” они стоят и на входе и во всех смесителях. Что, авторы этих конструкций, известные радиолюбители, совершили ошибку? Отнюдь! Они то помнили и понимали, что энергия в ШПТЛ-ах передается не через перемагничивание сердечника, а непосредственно от элемента линии к элементу. Феррит здесь нужен для того, что бы повысить сопротивление линии для синфазных токов и в качестве “сборщика” полей рассеивания. Т.е. поглотителя энергии, которая паразитно наводится вокруг линии. Я, например, в своих конструкциях на КВ часто использую ферритовые кольца НМ2000. Это не значит, что надо применять только такие ферриты. Я хочу сказать, что и с такими магнитопроводами трансформаторы вполне нормально работают в широкой полосе радиочастот.
Какие же условия должны соблюдаться для того, что бы трансформатор был именно на длинных линиях?
1) Его обмотки должны представлять собой длинные линии с известным волновым сопротивлением. Проще говоря — все “обмотки” трансформатора должны быть сделаны из параллельных или слегка скрученных проводов с одинаковыми расстояниями между ними. Конструкции трансформаторов, которые выполнены “традиционным” способом (первичная обмотка на одной части кольца, вторичная на другой) НЕ РАБОТОСПОСОБНЫ! В этом можно убедиться, сделав простой эксперимент. Намотайте трансформатор на кольце с коэффициентом трансформации 1:1 или 1:2 (эти цифры еще один повод для обсуждения) и нагрузите на соответственный эквивалент нагрузки, сделанный, например, из резистора МЛТ-2. В первом случае — это 50 Ом, а во втором — 200 Ом. Подайте на трансформатор постоянный сигнал небольшой мощности с любого современного трансивера, используя его, как ГСС. Так вот, когда трансформатор намотан “традиционным” способом, то он дает КСВ на входе, равный БЕСКОНЕЧНОСТИ! А когда ваш трансформатор по конструкции — истинный ШПТЛ, то КСВ будет около 1 и в широком диапазоне частот. Опыт можно повторить с различными ферритами. Такой эксперимент очень показателен, его можно проделать не выходя из дома, на своем рабочем столе,
2) ШПТЛ должен быть нагружен по входу и выходу на АКТИВНЫЕ нагрузки равные примерно волновому сопротивлению линий из которых он сделан.
Типовой пример: Наш брат — радиолюбитель применяет для “симметрирования” антенн огромные по величине ферритовые кольца возле полотна. Однако описанный выше эксперимент с активными нагрузками показывает, что колечко диаметром в 10…20 мм выдерживает мощность в 100 Вт и не нагревается! Так где же правда? Правда, в том, что антенна (диполь или рамка) имеет низкое активное сопротивление ТОЛЬКО на одной единственной частоте, частоте первой гармоники антенны. Высокие активные сопротивления, которые имеются на четных гармониках, на практике неприменимы. Низкоомные резонансы на нечетных верхних гармониках попадают уже не в радиолюбительские диапазоны. А на остальных частотах ВСЕГДА будут присутствовать значительные реактивности. Они вызывают сильный нагрев кольца и поэтому оно должно иметь большую поверхность охлаждения т.е. быть БОЛЬШИМ. К примеру, в импортных стоваттных трансиверах на выходе ПА стоят микроскопические ферритовые бинокли. И… НИЧЕГО! Это не из-за того, что они сделаны из диковинного материала. Просто одно из требований к выходной нагрузке для таких трансиверов — что бы она была АКТИВНОЙ. (Другое требование – 50 Ом). Следует опасаться тех публикаций, где рекомендуют мотать строго определенное число витков для ВЧ трансформатора. Это признак еще одной “болезни сознания” — квазирезонансного использования ШПТЛ-а. Вот от туда “ростут ноги” у легенды о необходимости применять ВЧ ферриты. Но… Широкополосности то уже НЕТ!
Теперь про упомянутые 1:1 и 1:2… В школьном курсе физики коэффициент трансформации — это соотношение витков первичной и вторичной обмоток. Т.е. соотношение входных и выходных напряжений. Почему же у радиолюбителей этот параметр превратился “по умолчанию” в коэффициент трансформации сопротивлений? Да потому, что трансформация сопротивлений более важна в нашей среде. Но не следует доходить до апсурда! Вот разговор подслушанный в эфире – два радиолюбителя обсуждают как сделать тансформатор с 50 на 75 Ом. Один предлагает мотать его с соотношением витков 1:1,5. И когда им кто-то робко возражает, в ответ слышны только обвинения в технической неграмотности. И подобное случается на каждом шагу! А всего лишь — ТЕРМИНЫ! Получается, что великий закон сохранения энергии для них не действует и можно при напряжении на входной обмотке, предположим 1 Вольт, подавая на 50-ти омный вход трансформатора мощность 20 мВт, на 75-ти оммном выходе снимать уже 30 мВт. Вот такой “вечный двигатель” получается! Здесь всего то лишь надо помнить, что коэффициент трансформации сопротивлений находится в квадратичной зависимости от коэффициента трансформации напряжений. Другими словами трансформатор 1:2 будет трансформировать сопротивление 50 Ом в 200 Ом, а трансформатор 5:6 сопротивление 50 Ом в 75 Ом. Почему я написал 5:6, а не 1:1,2? Вот здесь – один шаг до конструкции. Как уже говорилось, ШПТЛ должен мотаться линией. А линия – это два или несколько сложенных вместе и слегка скрученных провода. Волновое сопротивление такой линии зависит от диаметра проводов, расстояния между их центрами и шага скрутки. Для трансформации 50 Ом в 75 Ом необходимо использовать линию из ШЕСТИ проводов и, если нет требования к симметрированию, соединить эти провода по схеме

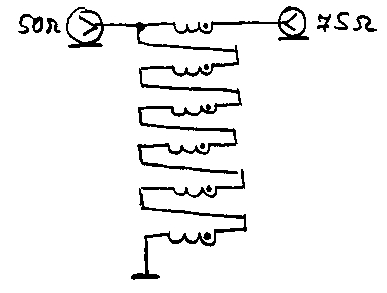

Как вы заметили, схема тоже нарисована по-особому, не как обычный трансформатор. Такое изображение лучше отражает суть конструкции. Привычное схемное изображение, Рис.2, и, соответственно, “традиционная” конструкция автотрансформатора с однослойной обмоткой и отводом от 0,83 общего количества витков при практических испытаниях “на столе” показывает гораздо худшие результаты по широкополосности.
По конструктивным и эксплуатационным соображениям нежелательно так же делать ШПТЛ с укороченным участком одной из линий. Рис.3. Несмотря на то, что это позволяет легко делать любые, даже дробные, коэффициенты трансформации. Такое решение приводит к появлению неоднородности в линии, вследствии чего ухудшается широкополосность.
Интересный вопрос: — “Какие предельные коэффициенты трансформации можно получить в ШПТЛ?” Особенно интересно найти ответ на этот вопрос тем, кто “заболел” идеей сделать широкополосный апериодический ламповый усилитель мощности, где необходимо трансформировать сопротивление порядка 1..2 КОм со стороны лампы в сопротивление 50 Ом. Эксперимент “на столе” дает довольно интересный результат. Опять здесь все зависит от конструкции обмоток. К примеру, если сделать “традиционный” трансформатор или автотрансформатор с коэффициентом трансформации, предположим, 1:10, нагрузить его на положенное активное сопротивление, равное 5 КОм и промерить КСВ на пятидесятиоммной стороне, то от результата волосы могут встать дыбом! А если в добавок снять АЧХ, то будет понятно, что от широкополосности ничего не осталось. Имеется один явный, довольно острый резонанс, обусловленный индуктивностью.
Эту больную тему можно было бы еще развивать до бесконечности, но… Все затмила конструкция широкополосного симметрирующего трансформатора на трансфлюксоре (двухдырочном ферритовом сердечнике) Рис.4, которую мне удалось “подсмотреть” в импортной антенне для телевизора типа “усы”. Изображение на рисунку конечно схематическое — на самом деле обмотки состоят из нескольких (3…5) витков. Долго с недоумением я рассматривал его конструкцию, пытаясь понять систему намотки. Наконец удалось нарисовать расположение “обмоток”. Вот уж – пример использования истинных длинных линий!
Если бы я не знал,что это линии, то подумал бы, что я сумасшедший! Особенно эта красная короткозамкнутая обмотка… Но, почему же мы не удивляемся в случае, когда, например в кабельном U-колене, необходимо соединить в одной точке оплетку с двух концов коаксиального кабеля. Тоже, ведь – ЛИНИЯ! При настольном эксперименте на эквивалент нагрузки этот микротрансформатор, предназначенный для работы на частотах в сотни мегагерц, показал великолепные результаты на значительно более низких частотах, вплоть до диапазона 40 м и при полной мощности трансивера.
Попутно разберемся с легендами о симметричности и симметрировании. Выясним, как очень просто определить является ли тот или иной ШПТЛ симметрирующим, или авторы только заявляют об этом свойстве, а симметрии там и в помине нет. Тут нам снова поможет “Его Величество – Эксперимент” и “Его высочество – теоретический анализ результатов эксперимента”. Сперва разберемся, что такое симметричный выход и чем он отличается от несимметричного. Оказывается тут все зависит от конструкции трансформатора. Вот, например, самый простой случай – ШПТЛ с коэффициентом трансформации 1:1. Любой настоящий или мнимый ШПТЛ (Бывают и такие! И не редко!) можно легко проверить с помощью своего домашнего трансивера. Достаточно присоединить к выходу трансформатора активную нагрузку (эквивалент) с сопротивлением, соответствующим к-ту трансформации, и проверить КСВ на 50-ти омном входе при максимальной мощности передатчика (максимальная точность КСВ метра) в заданном диапазоне частот. Если ШПТЛ настоящий, то КСВ должен быть близок к идеалу т.е. 1,0 и в ШИРОКОЙ полосе частот (на то он и ШИРОКОПОЛОСНЫЙ трансформатор!) Желательно иметь открытый на передачу трансивер с непрерывным перекрытием и не в коем случае не включать внутренний антенный тюнер. Свойство симметрии проверяется при приеме с помощью ПАЛЬЦА (не 21-го! Хотя, можно и им!). Симметрия — суть РАВНОПРАВИЕ обеих выводов нагрузки относительно земли (корпуса трансивера). При приеме какой-либо станции (можно вещательной, это удобнее…) при прикосновении ПАЛЬЦЕМ или отверткой к концам нагрузки, присоединенной к СИММЕТРИЧНОМУ выходу ШПТЛ, по показаниям S-метра и на слух все должно быть одинаково. Но уровень сигнала должен быть на один бал (-6 дБ или два раза по U) меньше на каждом несимметричном выходе. (это в случае к-та трансформации 1:1). В качестве нагрузки кратковременно даже для 100 Вт передачи удобно применять резистор МЛТ-2 на 51 Ом. При этом наблюдается интересный эффект — во время приема синала через симметрирующий транс, при проведении ПАЛЬЦЕМ по корпусу этого резистора с одного края будет слышна радиостанция, в центре резистора — ее слышно не будет, а с другого края — будет слышно так же, как с первого. Только при таких условиях трансформатор можно считать симметрирующим. Попробуйте разные конструкции ШПТЛ-ов, которые публикуются в литературе и в интернете. Результаты Вас могут сильно удивить…
Короче! Делайте свой смеситель на любом кольце с НЧ ферритом. Испытаете — напишите! Экспериментируйте смелее!
Сергей Макаркин, RX3AKT
