При разработке данной антенны на 144 МГц задача заключалась в том, что она должна быть достаточно компактной, чтобы подниматься с ней на гору, а также она должна быть очень быстрой и простой в сборке и разборке. Было выбрано 6 элементов, поскольку при этом длина бума составляет 2 метра, что делает ее переносной, но при этом антенна имеет хороший коэффициент усиления.
Основная проблема заключалась в том, как антенну можно было бы быстро собирать. Было принято решение использовать деревянные прищепки для крепления основных элементов антенны.
Антенна оптимизирована для работы SSB в нижней части диапазона 2 м (144,3 МГц) и не подходит для использования на частотах 146 МГц или выше из-за возрастающего КСВ, где потребуется уже пересчет основных элементов антенны.

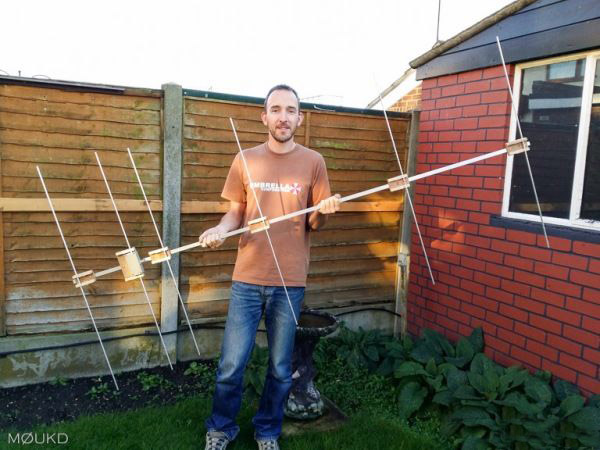

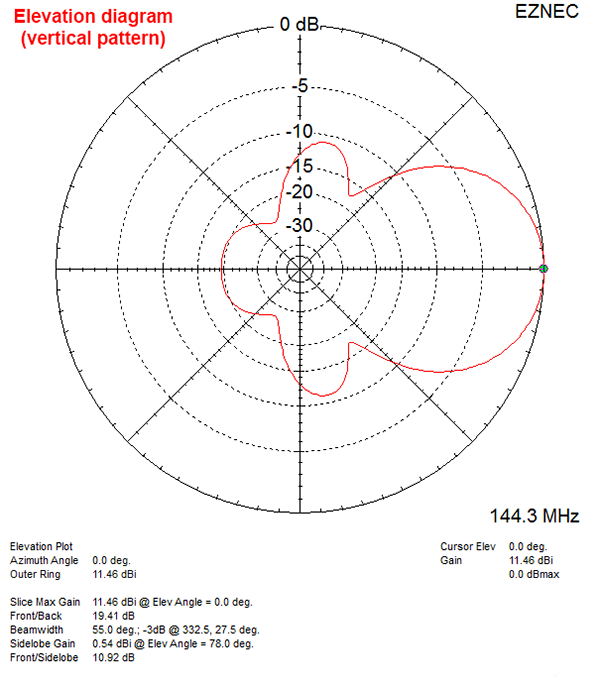

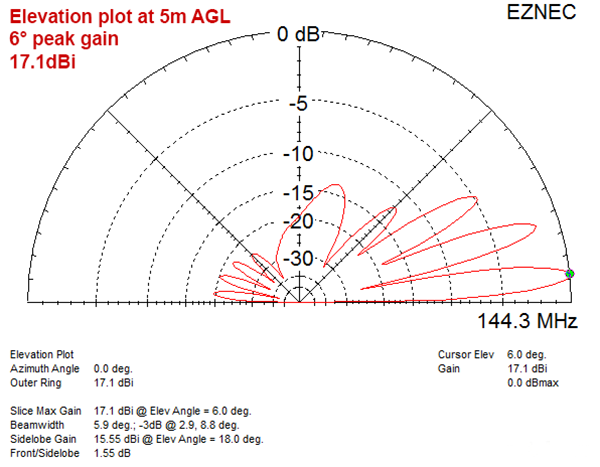

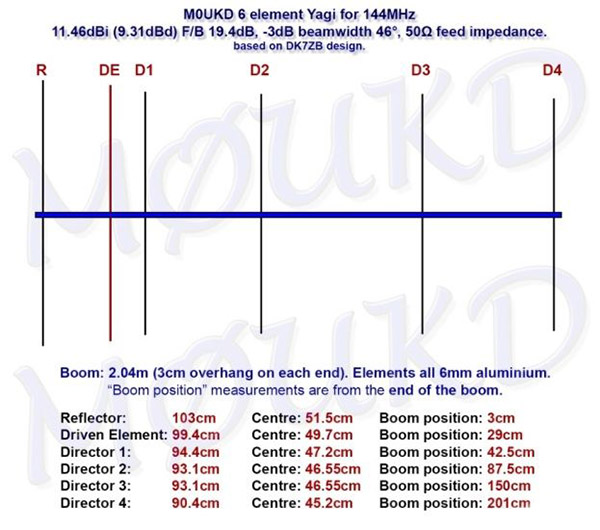

Основные размеры антенны и получившиеся параметры:
![](https://ruqrz.com/wp-content/uploads/2021/02/002.jpg)

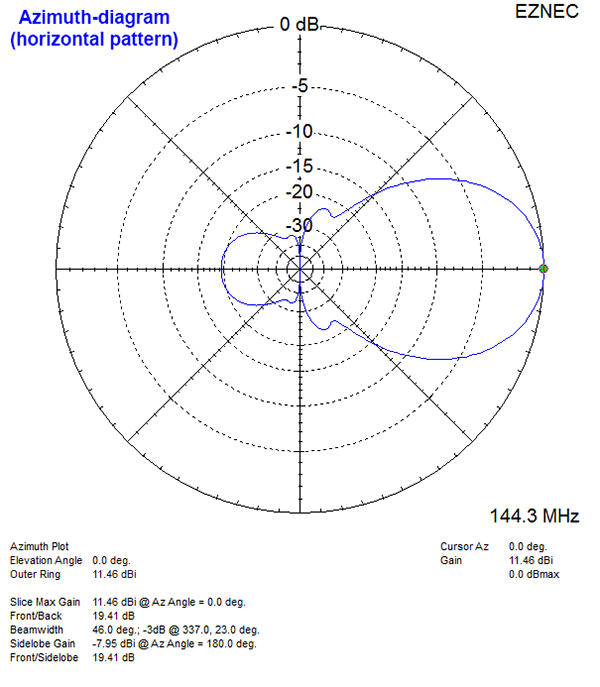

![](https://ruqrz.com/wp-content/uploads/2021/02/003.png)
![](https://ruqrz.com/wp-content/uploads/2021/02/004.png)
![](https://ruqrz.com/wp-content/uploads/2021/02/005.png)
![](https://ruqrz.com/wp-content/uploads/2021/02/006.png)

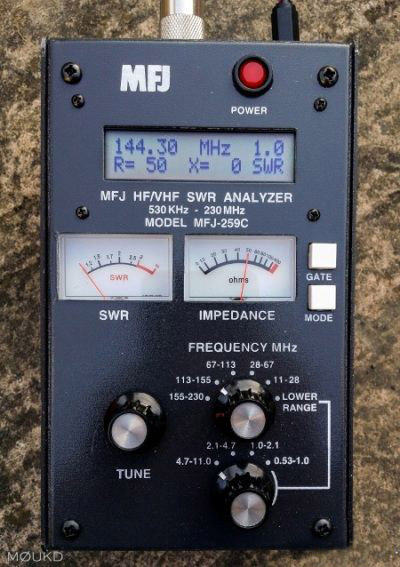

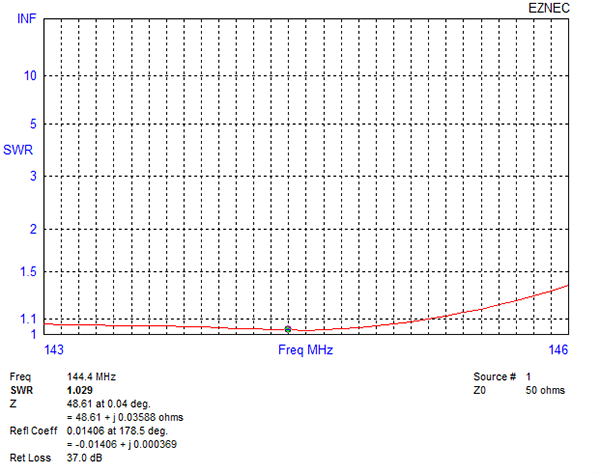

КСВ от 143 МГц до 146 МГц с центром на 144,4 МГц.
![](https://ruqrz.com/wp-content/uploads/2021/02/007.jpg)

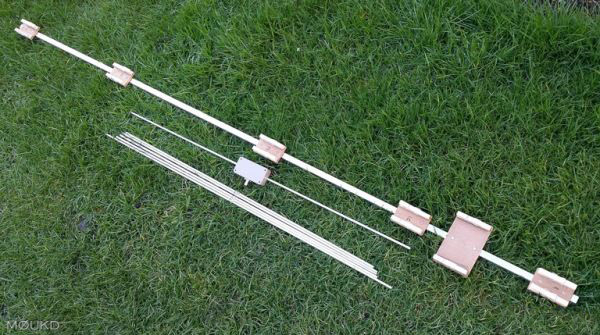

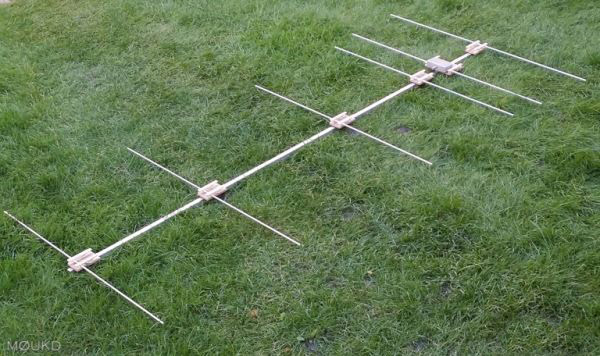

Ниже приведены фотографии, подробно показывающие, как антенна собирается.
![](https://ruqrz.com/wp-content/uploads/2021/02/008.jpg)
![](https://ruqrz.com/wp-content/uploads/2021/02/009.jpg)
![](https://ruqrz.com/wp-content/uploads/2021/02/010.jpg)

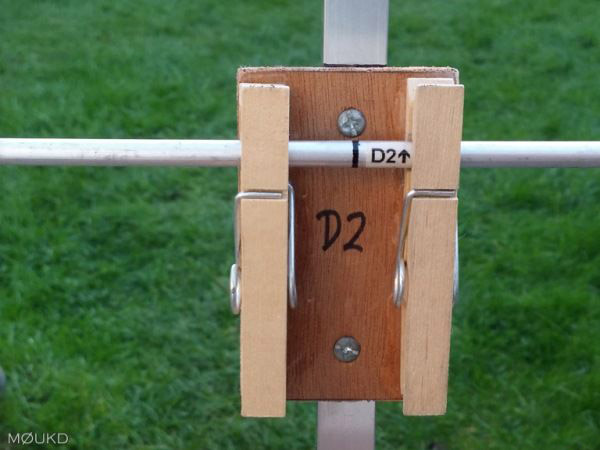

Элементы пронумерованы, середины отмечены черной линией для простоты сборки.
![](https://ruqrz.com/wp-content/uploads/2021/02/011.jpg)
Черточка совмещена с винтом, который центрирован на буме.

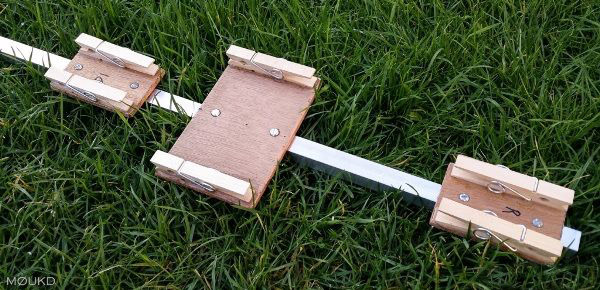

![](https://ruqrz.com/wp-content/uploads/2021/02/012.jpg)
![](https://ruqrz.com/wp-content/uploads/2021/02/013.jpg)

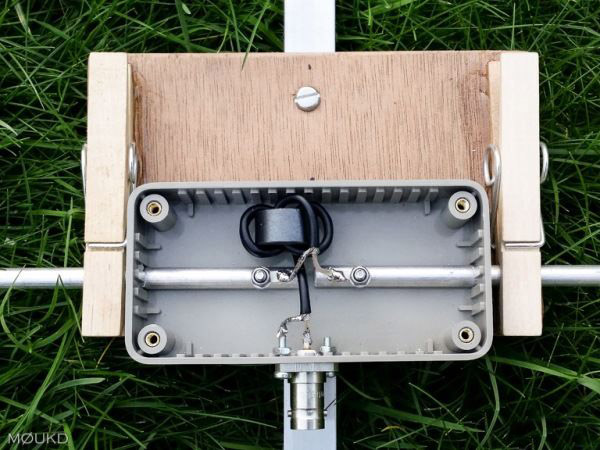

Вибратор антенны крепится на большую фанеровую пластину с распределительной коробкой. На ферритовом кольце намотано с 4 витка кабеля RG174 в качестве синфазного дросселя. Без феррита дроссель оказался не очень эффективным. Дроссель выдерживает мощность передатчика при 100 Вт мощности.
