Антенну G5RV нередко именуют «антенной-компромиссом», и это не случайно. Хотя она активно применяется и позиционируется как универсальная КВ-антенна, способная работать в широком диапазоне частот, у неё есть определённые конструктивные особенности и практические ограничения.
Эти особенности и некоторые ограничения делают её не лучшим выбором для многих полевых выездов и DX-работы. Вот почему:
1. Она никогда не задумывалась как многодиапазонное чудоПервоначальный G5RV, разработанный Луисом Варни в 1940-х годах, была оптимизирована для диапазона 20 метров. Идея заключалась в создании диполя с длиной волны 3/2 на 20 метрах с согласующим участком лестничной линии сопротивлением 450 Ом. Всё, что выходило за эти пределы, было второстепенным.Многие коммерческие версии обещают «работу в диапазоне 80-10 метров», но это возможно только с тюнером, и даже в этом случае диаграмма направленности становится запутанной и непредсказуемой на большинстве диапазонов.
2. Проблемы с согласованием и потери при передачеВ настоящем G5RV используются:102 фута горизонтального провода
34 фута лестничной линии сопротивлением 450 Ом
Плюс кабель для подключения к трансиверу
Переход от лестничной линии к коаксиальному кабелю без надлежащего симметрирующего трансформатора или дросселя приводит к токам в общей фазе, радиочастотному излучению в помещении и шуму. Кроме того, на нерезонансных диапазонах антенна демонстрирует резкие колебания импеданса, поэтому ваш тюнер и фидерная линия подвергаются серьёзной нагрузке.Прокладывать 100 футов (30 м) коаксиального кабеля к плохо согласованному G5RV на диапазон 80 м? Вы просто нагреваете линию. Это не DX, а фиктивная нагрузка.
3. Низкая производительность в большинстве диапазонов без тюнераБез внешнего тюнера, особенно способного работать с высоким импедансом, антенна просто не сможет настроиться на многих диапазонах. Даже если вы её настроите, диаграмма направленности на диапазонах 17, 15, 12 и 10 метров представляет собой хаотичную паутину с высокорасположенными лепестками — не совсем то, что нужно для дальних DX-связей.
4. Зона наилучшей работы, зависящая от высотыДля обеспечения хотя бы приличной производительности G5RV должен располагаться высоко — в идеале не менее 10–12 метров. На высоте 6 метров вы попадаете в зону действия NVIS с высоким углом излучения. Мобильные станции или развёртывания на заднем дворе часто не имеют такой высоты, что превращает G5RV в «грелку облаков». Это нормально, если вы хотите работать со станциями в 480 километрах от вас, но если вы хотите работать в режиме DX, то этот вариант не для вас.
5. Современные альтернативы просто лучшеСегодня у вас есть варианты:Полуволновые антенны с концевым питанием (EFHW): проще в установке, часто применимы на большем количестве диапазонов с меньшими трудозатратами.
Связанные диполи или веерные диполи: более высокая эффективность, предсказуемые диаграммы направленности.
OCF диполи или дублеты с правильно сбалансированной линией на всем протяжении: более гибкие и эффективные, если вы всё равно используете тюнер.
Реальные полевые заметки
Если G5RV:Слишком низко (<7,5 м): она смещается в сторону излучения под большим углом (~60–90°) и теряет DX-эффект.
Изогнутая или имеет конфигурацию перевёрнутой буквы V: диаграмма направленности заполняется, становясь более всенаправленной, но с пониженной эффективностью и фокусировкой лепестков.
Плохое питание (плохой симметрирующий трансформатор, высокий КСВ): вы получите синфазные токи и непредсказуемые лепестки.
Выводы, сделанные на практике:Если вы унаследовали G5RV или получили плохой совет от радиолюбителя, она может работать, но не ждите, что она станет DX-machine или удобным решением для работы в полевых условиях без серьёзной настройки. Для портативной или надёжной многодиапазонной работы резонансный EFHW или связанный диполь в 9 случаях из 10 будут лучше, особенно при низкой мощности или на пересечённой местности.Зачем использовать её в качестве основной антенны, если есть варианты получше?Если вы относитесь к тем 80% радиолюбителей, которые любят слушать, редко выходят на связь на КВ и с удовольствием слушают радиосети, то G5RV — идеальная антенна для прослушивания на коротких волнах.Ниже представлено сравнение G5RV, EFHW и 20-метрового Inverted Vee на основе реального опыта использования автора:EFHW отличается простотой в использовании, высокой эффективностью в многодиапазонном режиме и минимальной зависимостью от тюнера.
Местный радиолюбитель не мог поймать станции ЕС, с которыми автор работал в субботу днём на 20-метровом диапазоне SSB с мощностью 5 Вт. EFHW дала контакты DX, а G5RV — нет.Inverted Vee на 20-метровом диапазоне отличается предсказуемой производительностью и низким энергопотреблением — отлично подходит для целенаправленного использования диапазона.
Это авторская стандартная антенна, и на больших высотах (33 фута) она хорошо работает на DX на 20 м, а на 40 м она прекрасно подходит для региональных связей.G5RV отстаёт практически по всем параметрам, если не установить её правильно на нужной высоте с хорошим тюнером и дросселем. Плоскую антенну высотой 33 фута (9,1 м) и опорами длиной 52 фута (15,5 м) сложно разместить на городской площадке.
VE3IPS
***
G5RV — дипольная антенна, оптимизированная для работы в высокочастотных диапазонах. Изобретена Луи Варни в 1946 году.Особенности:

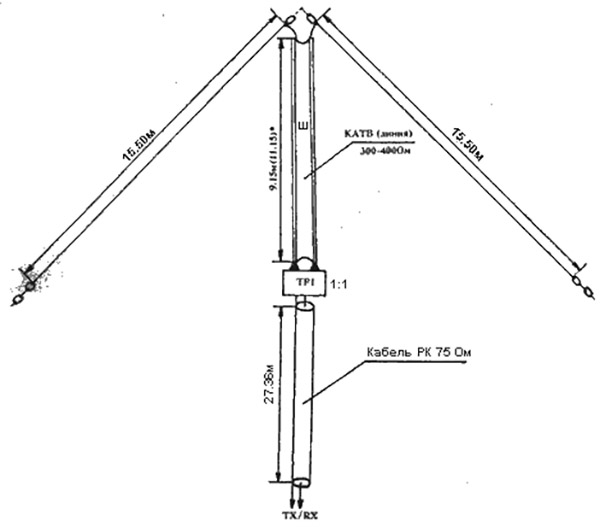

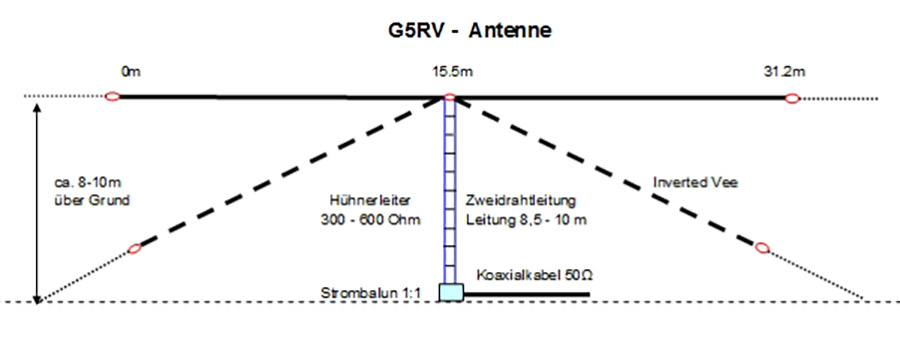

Может быть установлена в виде горизонтального диполя, наклонной или перевёрнутой V-образной антенны.
С антенным тюнером (трансматчем) может работать во всех диапазонах любительского радио КВ (3,5–30 МГц).
Для использования вблизи номинальной расчётной частоты 14 МГц тюнер не требуется, для всех остальных частот — требуется.Конструкция
Некоторые элементы антенны G5RV:

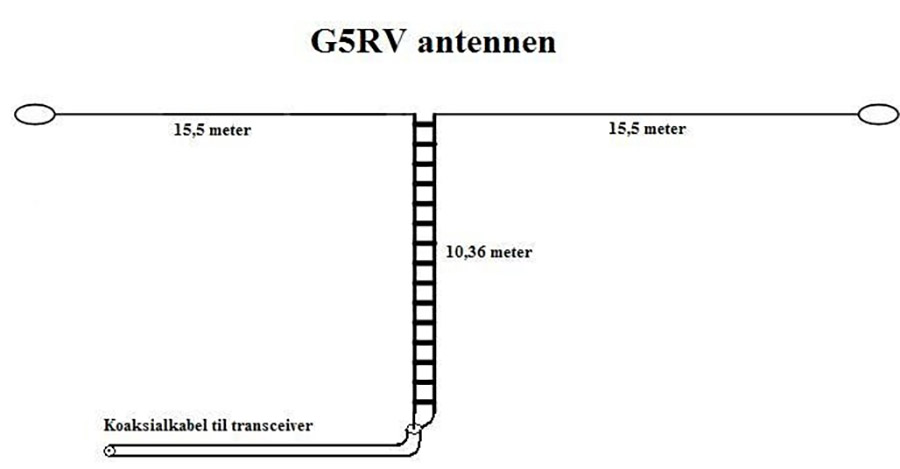

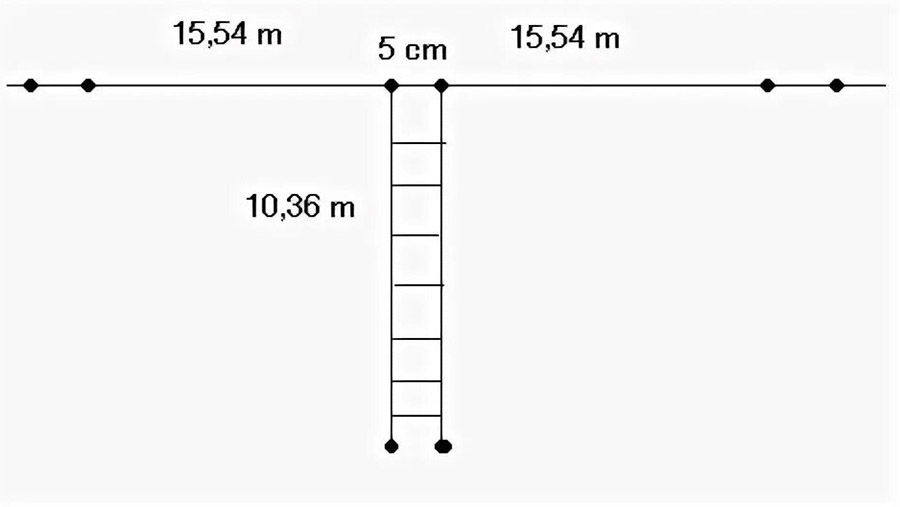

Длина дипольных элементов — 15,55 метра.
Симметричная линия питания с согласованием импеданса (лестничная или сдвоенная) может быть 300 Ом (8,84 метра) или 450 Ом (10,36 метра).
Центральный изолятор — из стеклотекстолита, изоляторы на концах плеч — из фарфора.
В точках подключения плеч вибратора к центральному изолятору установлены коуши для снижения нагрузки на полотно антенны в точках перегиба.Существует несколько модификаций антенны G5RV, например:
Укороченная — работает только на ВЧ-диапазонах.

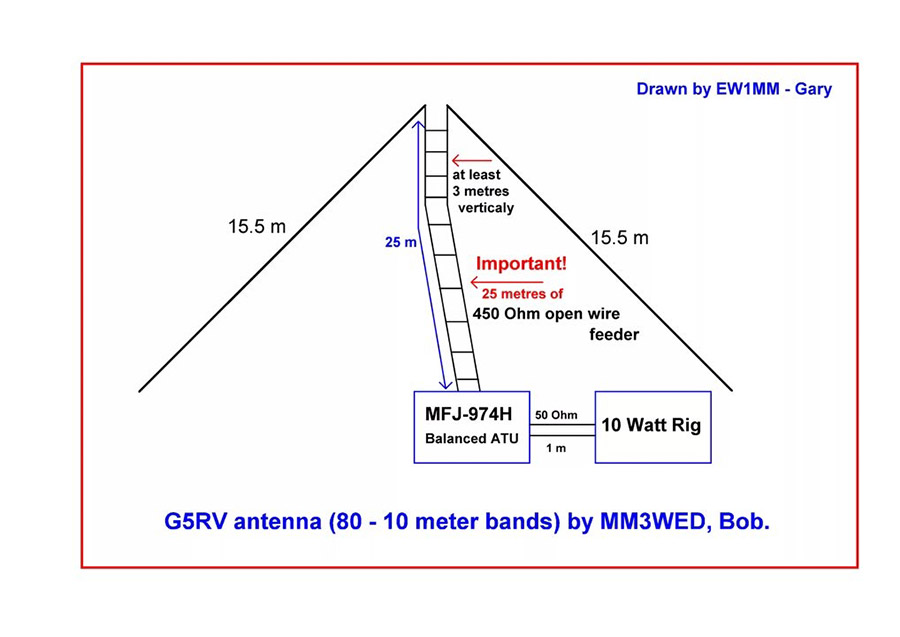

Полноразмерная — работает в диапазонах от 80 до 10 м, имеет два плеча по 15,54 м.
Настройка
Некоторые рекомендации по настройке антенны G5RV:
Изменять длину антенного полотна — если минимум КСВ оказался ниже по частоте, чем рабочая, отрезать кусок от полотна антенны этой длины, или прибавить — если частота, соответствующая минимуму резонанса, оказалась выше по частоте.
Согласовать сопротивления — сопротивление антенны может отличаться от расчётного из-за влияния факторов (высота подвеса, наличие окружающих предметов и др.).
Использовать «балун» — катушку, образованную витками питающего кабеля, намотанную непосредственно у клемм запитки антенны (5–10 витков для ВЧ-диапазонов, 10–20 витков для НЧ, диаметр намотки — 20–30 сантиметров).Важно: для антенны G5RV требуется тюнер, соответствующий импедансу передатчика, — эксплуатация без тюнера не рекомендуется.
Применение
Антенна G5RV популярна среди радиолюбителей — её используют для работы в полевых условиях или установки в стеснённых условиях, где нет возможности разместить полноценную антенну.Однако у антенны есть и недостатки: длина — 31 метр, что может быть проблемой для пользователей с ограниченными пространственными ресурсами.
