Трансивер FLEX-3000 является программно-определяемым устройством (SDR), которое при минимуме аналоговых компонентов работает в качестве всережимного KB трансивера, а также в диапазоне 50 МГц. Как и в случае предыдущих изделий фирмы FlexRadio-Systems (SDR-1000 и FLEX-5000), новый аппарат представляет собой только третью часть реальной приемо-передающей системы. Первые две части — собственно персональный компьютер и программа PowerSDR.
Диапазон частот: прием 0,03…65 МГц; передача: 1,8…2; 3,5…4; 5,3305; 5,3465; 5,3665; 5,3715; 5,4035; 7…7,3; 10,1…10,15; 14…14,35; 18,068…18,168; 21…21,45; 24,89…24,99; 28…29,7; 50…54 МГц
Источник питания: постоянное напряжение 13,8 В; потребляемый ток в режиме приема 3,5 А; в режиме передачи 23 А. В режиме приема 2,8 А; в режиме передачи 18 А
Режимы работы: SSB, CW, AM, FM, RTTY, Packet
Приобретая FLEX-3000, следует помнить о весьма значительной роли компьютера, т.к. от его производительности и надежности работы в значительной степени зависят общие характеристики системы. Информация о требованиях к компьютеру для сопряжения с FLEX-3000 доступна на сайте FlexRadio. В ходе тестирования в лаборатории ARRL трансивер был подключен к компьютеру (четырехъядерный Dell Inspiron с тактовой частотой процессора 2,83 ГГц и ОЗУ 3 Гбайт) через интерфейс IEEE 1394 (FireWire), имеющий скорость передачи данных 400 Мбайт/с. Использовалась операционная система Windows Vista 6.0.6001 SP1.
Необходимое программное обеспечение Power SDR доступно для бесплатного скачивания с сайта FlexRadio (http://www.fIex-radio.com). Программа PowerSDR пригодна и для ряда других трансиверов фирмы FlexRadio SDR-1000 и FLEX-5000, она регулярно обновляется для улучшения характеристик и расширения функциональных возможностей. Это одно из больших достоинств SDR-технологии.
Фактически, FLEX-3000 является «младшим братом» трансивера FLEX-5000. FLEX-3000 спроектирован как SDR-трансивер начального уровня для тех, кто интересуется, как такая аппаратура работает. Этот трансивер меньше FLEX-5000 и его проще использовать для портатив ной работы в эфире, особенно совместно с ноутбуком.
FLEX-3000 лишен некоторых «роскошных прибамбасов», имеющихся у его «старшего брата». На сайте FlexRadio-Systems приведена подробная таблица, в которой сравниваются возможности различных моделей трансиверов, производимых этой компанией.
Многие различия между FLEX-5000 и FLEX-3000 заключаются в числе входных и выходных разъемов. FLEX-5000 имеет три отдельных радиочастотных антенных разъема, которые могут быть сконфигурированы для определенных комбинаций диапазон/режим/антенна. У него также есть два BNC-разъема для приемных антенн, которые могут быть сконфигурированы так, что позволяют устанавливать предусилители, узкополосные фильтры или преселекторы в тракт приема. FLEX-3000 имеет только один антенный разъем, зато в этом трансивере установлен антенный тюнер, Опционный для FLEX-5000.
В FLEX-5000 могут быть встроены опционные второй приемник и трансвертер двухметрового диапазона. На его задней панели располагаются несколько интерфейсных соединителей, позволяющих использовать внешние трансвертеры и осуществлять управление ими с помощью программного обеспечения. FLEX-3000 не предоставляет радиолюбителю таких возможностей. Кроме того, FLEX-5000 имеет более широкие возможности управления внешними усилителями, способен обеспечивать кросс-диапазонную/кросс-режимную работу, да и частотный диапазон панорамного индикатора у него шире.
Если вы владелец большой любительской радиостанции с многочисленными антеннами, либо вы серьезно увлечены контестами или «охотой за DX» на низкочастотных диапазонах или УКВ, то FLEX-5000, пожалуй, является лучшим выбором. Для радиолюбителей с более ограниченными активностью и возможностями больше подойдет FLEX-3000, параметры которого превосходны для трансиверов его ценовой группы, и он имеет впечатляющий набор стандартных функциональных возможностей.

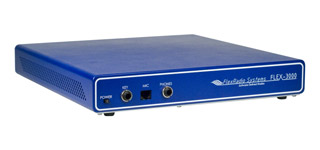

FLEX-3000 очень маленький трансивер: при высоте корпуса около 5 см он занимает площадь менее 10 дм2. Отверстия на обеих боковых стенках корпуса обеспечивают достаточную вентиляцию устройства. На лицевой панели установлены только выключатель питания, разъемы для телеграфного ключа и головных телефонов, а также микрофонный разъем RJ-45, к которому можно подключать микрофон Yaesu МН-31. Возможна комплектация трансивера опционными микрофонными кабелями, головными телефонами и аксессуарами.
Задняя панель загружена несколько больше. Здесь располагаются Мо1ех-разъем для подключения источника питания; клемма заземления; антенный BNC-разъем; интерфейс FireWire; разъемы для внешней педали или ручного переключателя, управления усилителем мощности или другим внешним оборудованием, линейного аудиовыхода (для подключения внешних активных колонок), а также интерфейс ввода-вывода Flex Wire для аксессуаров FlexRadio.
Для первоначального включения трансивера потребуется только источник питания, заземление, антенна, кабель FlexWire, звуковые колонки или головные телефоны, а также микрофон. Число соединений «железа» минимально — необходимо только состыковать несколько разъемов. Однако следует избегать соблазна включить питание FLEX-3000 до полной установки программного обеспечения.
Для запуска FLEX-3000 в первую очередь необходимо правильно инсталлировать программу PowerSDR (PSDR). На момент испытаний трансивера в лаборатории ARRL текущей версией этой программы была 1.18.0. В поставляемом FlexRadio печатном руководстве по быстрому запуску процесс инсталляции делится на 4 этапа: соединение «железа», инсталляция драйвера IEEE 1394 FireWire, инсталляция PowerSDR и конфигурирование драйвера с PowerSDR.
Для инсталляции PSDR v. 1.18.0 также необходимо инсталлировать микропрограмму (firmware) для FLEX-3000, драйвер FireWire, а также библиотеки Microsoft.Net 1.1 и Microsoft.Net 1.1 SP1. В частности, до инсталляции программы PowerSDR следует обязательно установить библиотеки .Net (к поставляемым в настоящее время трансиверам прилагается инсталляционный CD с соответствующими библиотеками .Net).
Драйвер FireWire и PSDR имеют совместимые установки, которые необходимо согласовать для оптимизации характеристик. Согласование производится в соответствии с пунктами инструкции. И, наконец, следует не забыть сконфигурировать Audio Mixer программу, которая управляет аудиовходами и аудиовыходами сопряжения с FLEX-3000.
Осенью 2009 г. FlexRadio выпустила очередные версии программы PowerSDR — 1.18.2 и 1.18.3. Эти апгрейды не расширяют функциональные возможности версии 1.18.0, но устраняют некоторые ошибки и улучшают ряд характеристик трансивера. Для перехода к версиям 1.18.2 и 1.18.3 необходимо сначала инсталлировать Microsft.NET Framework 3.5 SP1, которую можно скачать с сайта компании Microsoft (http://www. microsoft.com/net), а затем обновить (скачав с сайта FlexRadio) драйвер FLEX FireWare и микропрограмму (firmware) для FLEX-3000.
После скачивания требуемых инсталляторов имеет смысл сделать резервное копирование диска до запуска программы «Добавить новое ПО» в Windows, и только после этого начинать апгрейд программы. Обратите внимание на то, что хотя дальнейшее повествование посвящено трансиверу FLEX-3000, практически все рассмотренные функции программы PowerSDR доступны пользователям трансиверов SDR-1000 и FLEX-5000.
При запуске Power SDR на экран монитора выводится панель управления в неактивном состоянии. Щелчок по кнопке «START» (вверху слева) переводит программу в рабочий режим. На панели располагаются кнопки, текстовые окна, движковые регуляторы и цифровые органы управления, сгруппированные вокруг главного дисплея, размещенного в центре панели. Сверху располагаются органы управления частотой, справа — «измерительный прибор», переключатели диапазонов, режимов и фильтров, а слева — органы управления аудиотрактом, АРУ, шумопонижением. В нижней части размещены кнопки управления VFO, DSP, дисплеем и режимами.
Информация о сигнале в режиме реального времени может отображаться на главном дисплее в девяти различных режимах с конфигурируемыми параметрами.
Режим дисплея «Panadapter» показывает частотное распределение сигналов в полосе пропускания тракта ПЧ. На широкий дисплей диапазонной активности могут быть наложены выбранные фильтры основного приемника и передатчика. Красная вертикальная линия показывает частоту VFO, а зеленый прямоугольник информирует о полосе пропускания выбранного фильтра. По оси X откладывается частота, а по оси Y — уровень сигнала (например, от -160 до -20 дБм в зависимости от установок в программе).
Режим «Waterfall» обеспечивает расцвеченную картину силы сигналов в зависимости от частоты для всех сигналов в пределах выбранной полосы пропускания. Возможно конфигурирование уровней, времени отображения и цветов.
Режим «Panafall» представляет собой сочетание форматов с традиционным панорамным индикатором в верхней части дисплея (Panadapter) и «водопадного» отображения спектра в стиле PSK31 (Waterfall) в нижней части дисплея. Этот формат полезен при поиске слабых сигналов, которые не всегда заметны на панорамном дисплее.
Режим «Scope» показывает классическую осциллограмму любого сигнала в пределах полосы пропускания фильтра. Интересно, что «Scope» способен «распечатать» код телеграфного сигнала — ценная функция для операторов с ослабленным слухом.
Режим «Panascope» обеспечивает совместную индикацию форматов «Panadapter» и «Scope».
«Spectrum» отображает уровни сигналов только в пределах полосы пропускания выбранного фильтра: сигналы в полосе пропускания тракта ПЧ вне полосы пропускания фильтра не выводятся на экран.
Режим «Histogram», по существу, является расцвеченной версией спектрального дисплея. Голубым цветом отображаются уровни сигналов в полосе пропускания фильтра, которые лежат ниже среднего уровня, а красным — лежащие выше этого уровня. Зеленым цветом представлена функция пиковых значений.
Режим «Phase» отображает по осям X и Y синфазный и квадратурный каналы, характеризующие расщепление входного сигнала на сдвинутые на 90° компоненты. Такой режим дисплея полезен при тестировании трансивера.
В режимах дисплея Spectrum, Panadapter, Waterfall и Histogram можно добавить функцию усреднения (сглаживания), а также функцию пиковых значений или сочетание обеих функций. В частности, усредняющая функция весьма полезна в режиме Panadapter, когда нормальный диапазонный шум столь изменчив, что только сильные сигналы оказываются визуально доминирующими, а слабые сигналы «прячутся» в визуально отображаемых шумах.
Использование усредняющего фильтра снижает визуально наблюдаемые шумы и делает сигналы более очевидными, однако при этом в общем шуме продолжают «прятаться» полезные сигналы. При пиковой фильтрации гасятся визуальные шумы и слабые сигналы лучше проявляются однако со временем базовый уровень поднимается до значений, когда маскируются не только слабые, но и средние сигналы.
Для операторов, предпочитающих работу телефоном, наиболее полезными являются режимы дисплея «Panadapter» и «Panafall», а менее употребительны «Spectrum» и «Histogram». При использовании режима «Panadapter» можно следить за состоянием диапазона в широкои полосе и идентифицировать не только частоту сигнала, но и в некоторой степени его тип.
На панорамном индикаторе невозможно отличить визуально проявляющийся слабый сигнал от шумов. Формат «Panafall» делает слабый сигнал более очевидным на своем дисплее. Однако при поиске слабых сигналов лучше всего медленно сканировать диапазон, вращая колесико мыши, и прослушивать эфир с помощью хороших головных телефонов.
FLEX-3000 имеет два раздельных VFO А и В, управление которыми осуществляется через индивидуальные окна программы. Каждое из окон разделено на две строки и кнопку ТХ. В верхней строке отображается частота с точностью до 1 Гц, а в нижней диапазон, а также поддиапазон для существующих в США любительских лицензий. С помощью кнопки ТХ можно выбрать частоту VFO, используемого в режиме передачи, а также включить VFO В на передачу при работе СПЛИТОМ.
Между двумя окнами VFO располагается еще одно окно управления настройками. Его кнопки позволяют синхронизировать оба VFO, блокировать оба VFO для предотвращения случайной смены частоты и установить шаг перестройки частоты (от 1 Гц до 10 МГц). В этом окне также располагается буфер сохранения информации о текущей частоте настройки, режиме и установках фильтра. После смены частоты или диапазона щелчок по кнопке «RESTORE» возвращает тран- сивер на сохраненную частоту и диапазон. Кнопки окна непосредственно ниже VFO А позволяют работать Сплитом с использованием VFO В, обмениваться частотами между VFO А и VFO В или синхронизировать частоты VFO А и VFO В. Дополнительный орган управления «IF>V» используется для сдвига фильтра с его основной частоты с целью отделения желаемого сигнала от близлежащей помехи. Эта кнопка перестанавливает VFO на новую центральную частоту фильтрации. Кроме того, здесь также располагаются кнопки включения расстройки частоты в режимах приема и передачи.
Справа на панели управления, сразу под многофункциональным «измерительным прибором», располагаются кнопки выбора диапазонов от 160 до 6 м. Здесь также имеются кнопка включения 2-метрового диапазона и кнопка VHF+ для использования трансивера совместно с трансверте- ром. «Клик» на кнопке «GEN» переводит приемник в режим непрерывного перекрытия по частоте, а «клик» на кнопке «WWV» перестраивает приемник на частоты радиостанций Национального бюро стандартов США.
Каждая из кнопок инициирует обращение к диапазонным стековым регистрам (по умолчанию — к трем, но это число может быть изменено), в которых хранится информация о частоте, режиме работы и установках фильтра.
В FLEX-3000 реализованы семь способов настройки трансивера. Допустим, оператор использует панорамный дисплей и ищет конкретную станцию в диапазоне 20 м. Очевидно, что на дисплее виден ряд SSB-сигналов. Сначала для настройки на один из них воспользуемся компьютерной мышью.
Для настройки «перетягиванием» совместите указатель мыши с сигналом, а затем, удерживая нажатой левую кнопку мыши, «перетяните» сигнал в зеленый прямоугольник, обозначающий полосу пропускания приемника. Уже в полосе пропускания можно осуществить точную настройку с помощью колесика прокрутки мыши. При быстром «перетягивании» сигнала программное обеспечение может не успевать его. отслеживать — «поспешай не торопясь».
Колесиком прокрутки мыши также можно изменять частоту настройки. Для быстрой перестройки по диапазону удобно установить шаг перестройки 10 кГц, а точная настройка на SSB- и cигналы осуществляется выбором шага 250 и 25 Гц соответственно.
При настройке «кликом» совместите указатель мыши с желаемым сигналом и нажмите правую клавишу мыши. Появившееся желтое перекрестье совместите с сигналом и щелкните левой кнопкой мыши — сигнал попадет в полосу пропускания приемника. Теперь остается точно подстроиться колесиком прокрутки мыши.
Прямой ввод частоты с помощью колесика прокрутки осуществляется подведением указателя мыши к индицируемому разряду значения частоты. Далее вращением колесика можно изменять эту цифру до желаемой.
Существуют еще три способа настройки на требуемую частоту — с помощью клавиатуры. Можно набрать требуемую частоту на цифровой клавиатуре, а можно составить таблицу определенных частот VFO. Однажды сконфигурированные клавиши будут изменять соответствующие значения частот VFO.
Настройка клавишами со стрелками осуществляется при нажатой клавише CTRL. Нажатие на клавишу Т увеличивает частоту, на клавишу I — понижает, а на клавиши или < увеличивает или уменьшает соответственно шаг перестройки. Эта компоновка функциональных клавиш несколько непривычна для большинства радиолюбителей. При изменении частоты нам привычны движение вправо или вращение по часовой стрелке для ее увеличения и движение влево или вращение против часовой стрелки для ее уменьшения. В результате, довольно часто ошибочно изменяется шаг перестройки при желании изменить частоту. Было бы более логично, если бы кнопки с горизонтальными стрелками управляли частотой, а с вертикальными — шагом перестройки.
В программе PowerSDR реализована функция базы данных, в которую может заноситься информация о режиме, частоте, фильтре, шаге настройки, шумопонижении, АРУ, а также комментарии. Число таких записей ограничено только доступным свободным пространством на жестком диске компьютера, и это означает, что FLEX-3000 обладает фактически неограниченным числом ячеек памяти.
В трансивере FLEX-3000 нет функции сканирования. На практике можно реализовать усеченный ее вариант в режиме настройки с помощью клавиш со стрелками. Однако при этом проявляется заметный сдвиг (порядка 60 кГц) между отсчетом частоты и положением сигнала на панорамном индикаторе.
В трансивере предусмотрено семь раздельных установок для управления шестью рабочими режимами системы АРУ. Ниспадающее меню АРУ позволяет выбрать режимы FIXED, LONG, MEDIUM, SLOW и CUSTOM. Управление AGC-T фактически является регулятором усиления по ВЧ. В режиме LONG шумы сглаживаются, а в режиме FAST они «обостряются» совместно с сигналом. При прослушивании слабых телефонных сигналов установка LONG несомненно лучше. Если вы пользуетесь головными телефонами, то следует учитывать, что при включении режима FIXED громкость аудиосигнала может резко увеличиться.
В окне MODE можно выбрать режимы верхней и нижней боковых полос (для телефона, телеграфа или цифровых видов), AM, синхронной AM, узкополосной или широкополосной ЧМ. Для приема всемирного цифрового радиовещания необходим отдельный программный демодулятор.
Окно MODE SPECIFIC CONTROL обеспечивает доступ к многочисленным регулировкам для телеграфного, телефонного и цифровых режимов. Набор регулировок в окне варьируется соответственно выбранному режиму.
Для телефонных режимов отображаются движковые регуляторы усиления микрофонного тракта, компрессии, VOX и шумового порога. Используемая в аудиотракте функция шумового порога подобна цифровой схеме бесшумной настройки. Допустим, что в шэке шумит вентилятор. После регулировки порога по уровню шума вентилятора в эфир будут уходить только звуки, громкость которых превышает шум вентилятора. Отметим, что эта функция отделена от функции VOX.
TRANSMIT PROFILE является стековой памятью с установками параметров передатчика (усиление микрофонного тракта, уровень компрессии, фильтр передатчика и т.д.). Можно воспользоваться поставляемым «по умолчанию» набором установок или скомпоновать пользовательский. И, наконец, в окне телефонного режима есть кнопка доступа к эквалайзерам аудиотрактов как в режиме приема, так и в режиме передачи. Кнопка VAC активизирует «виртуальный аудиокабель» — платную программу, которая используется при работе цифровыми видами радиосвязи.
В телеграфном режиме на панель управления выводятся органы регулировки скорости встроенного телеграфного ключа (от 1 до 60 слов в минуту), задержки (10 мс минимум), высоты тона, а также выбора манипулятора, включения мониторинга передачи и даже отображения частоты передачи на дисплее.
В окне цифровых режимов обеспечены регулировки усиления в трактах приема и передачи, а также частоты выборок и переключения моно/стерео. Управление цифровым режимом в основном сориентировано на использование «виртуального аудиокабеля».
FLEX-3000 имеет 10 фильтров, параметры которых зависят от режима работы, а также два пользовательских фильтра, что предоставляет широкие возможности селекции принимаемых сигналов. Для каждого режима обеспечен предустановленный набор фильтров с фиксированной шириной полосы пропускания. Ширина полосы варьируется от 25 Гц до 1 кГц для CW, от 1 кГц до 5 кГц для SSB и цифровых режимов, а также от 2,4 кГц до 16 кГц для DSB, ЧМ и AM. В любом из режимов можно использовать до двух фильтров с варьируемыми параметрами, которые конфигурируются пользователем. Ширина полосы пропускания этих фильтров изменяется с помощью регуляторов LOW и HIGH или движкового регулятора WIDTH. Эти регулировки позволяют подобрать положения низкочастотного и высокочастотного скатов фильтра, а регулятор WIDTH воздействует на оба ската одновременно. Движковый регулятор SHIFT смещает центральную частоту фильтра относительно частоты VFO. Установки варьируемых фильтров сохраняются до следующего их изменения.
В режиме панорамного дисплея можно также воспользоваться мышью для «перетаскивания» приемных фильтров вдоль оси частот дисплея до совмещения их с сигналом. Далее можно отрегулировать ширину полосы пропускания фильтра, перетаскивая мышью его скаты. Это очень удобно.
FLEX-3000 имеет четыре функции шумопонижения, реализованные на основе цифровой обработки сигналов (DSP). Это шумопонижение (NR), автоматический notch-фильтр (ANF) и два бланкера (подавителя) импульсных помех (NB и NB2). Функции NR и ANF требуют наиболее сложных регулировок. Для установки их степени активности необходимо задать три различных параметра в программном обеспечении. Выяснилось, что при установках «по умолчанию» функция NR довольно эффективно сглаживает шумы, делая сигнал более разборчивым. Несколько разочаровало то, что в руководстве пользователя мало сказано о том, как следует изменять параметры для достижения максимальной эффективности шумопонижения в определенных условиях. Оказалось, что функция ANF при ее установках по умолчанию очень эффективно удаляет гетеродинные помехи.
Два бланкера предназначены для борьбы с короткими и мощными импульсными помехами, создаваемыми, например, системами зажигания автомобилей. Бланкер NB представляет собой программную версию традиционного бланкера — на короткое время он отключает прохождение сигнала в тракте обработки. В бланкере NB2 используется интерполяционная функция, с помощью которой образующаяся во время бланкирования кратковременная «дыра» в тракте приема заполняется таким сигналом, каким он мог бы быть в отсутствие помехи. При тестировании не было помех, которые позволили бы оценить работу этих бланкеров.
В ходе лабораторных испытаний обнаружилось, что параметры FLEX-3000 во многих случаях весьма близки к параметрам FLEX-5000. Чувствительность слегка варьируется, однако на частотах от 1 МГц до 50 МГц чувствительность двух приемников различается всего лишь на несколько децибел. Соответствующий уровень точки пересечения по комбинационным частотам второго порядка (IP2) составляет +69 дБм без предусилителя и +21 дБм со включенным предусилителем. Специалисты FlexRadio оперативно отреагировали на информацию о недостаточно высоком уровне «динамики» при включении предусилителя и модернизировали этот узел. В новом варианте возможна установка двух уровней предварительного усиления вместо фиксированного уровня в первоначальной версии. При обеих установках уровня преду- силения параметр IP2 весьма приличен. Модернизированный преду- силитель позволил также существенно расширить динамический диапазон по интермодуляционным искажениям 3-го порядка.
Все трансиверы FLEX-3000, выпускаемые с сентября 2009 г., комплектуются модернизированным предусилителем. Для выяснения, является ли приобретенный трансивер модернизированным вариантом, достаточно открыть программу PowerSDR и выбрать в меню SETUP/GENERAL/ HARDWARE CONFIG/, а далее обратить внимание на последнюю букву серийного номера трансивера. Если это буква G или ниже по алфавиту, то в трансивере установлен усовершенствованный предусилитель. В противном случае при желании можно обратиться в представительство FlexRadio для бесплатной модернизации предусилителя.
Передатчик FLEX-3000 заметно лучше подавляет несущую, побочные сигналы и гармоники, чем соответствующий тракт трансивера FLEX-5000. Однако выяснилось, что при снижении напряжения питания FLEX-3000 до нижнего паспортного уровня 12,4 В выходная мощность передатчика в диапазоне 14 МГц падает до 85 Вт. При питании такого трансивера от аккумулятора имеет смысл воспользоваться хорошим стабилизатором.
Тестирование в лаборатории ARRL и пробная эксплуатация показали, что функция Spur Reduction (ослабление паразитного сигнала) не очень ценна. Ее активизация иногда ослабляет паразитный сигнал, а иногда только смещает его по частоте.
На начальной стадии тестирования были выявлены две проблемы. Во-первых, телеграфная манипуляция с внешним ключом оказалась ограниченной скоростью порядка 37 слов в минуту, выше которой появлялись ошибки формы выходного сигнала. В то же время, встроенный манипулятор работал отлично. Во-вторых, возникал переходный сигнал в начале перехода от передачи к приему. Flex Radio Systems получила информацию об этих проблемах, и они были устранены в новых версиях программы PowerSDR.
Руководство пользователя FLEX-3000 поставляется в виде pdf-файла на компакт-диске. В руководстве приведена обширная информация обо всех функциях трансивера. Описание почти каждого органа управления сопровождается одной или двумя конфигурационными таблицами и разъяснениями о доступных параметрах, которые «спрятаны» в программе. Недостатком руководства является недостаточность информации по оптимальному выбору практических программных установок. Так, например, функция шумопонижения обладает тремя установками: TAPS, DELAY и GAIN. Руководство знакомит с этими установками, но не рекомендует методику их варьирования для достижения максимального успеха. Помощь в освоении FLEX-3000 могут оказать созданные Burt Fisher, КЮ1К, и Matt Youngblood, KD5FGE, видеофильмы, доступные через сайт FlexRadio.
FLEX-3000 занимает очень мало места на рабочем столе, и основное внимание, естественно, сосредоточено на дисплее компьютера. Формируемая на дисплее панель управления трансивером некоторым радиолюбителям кажется перегруженной множеством элементов, отображение которых не требуется при повседневной работе в эфире. Хорошо было бы организовать обращение к памяти в форме оперативного журнала, а не подобно управлению VFO. Отличным подспорьем в обычной повседневной работе была бы функция поиска и возможность вывода данных из памяти в формате, доступном для использования в других приложениях. Остальные органы управления могут быть перемещены в дерево функций, открываемое только в случае необходимости. На такой панели не будет элементов, отвлекающих внимание.
Радиолюбитель, впервые столкнувшийся с SDR-трансивером, может быть как весьма впечатлен, так и поставлен в тупик. Так, например, при пробной эксплуатации FLEX- 3000 позволил «вытянуть» слабый сигнал из мощных помех, создаваемых другой станцией на 1,5 кГц выше. Однако довольно трудно понять, каким образом можно оптимизировать функции DSP и что делать со всеми этими различными ячейками памяти и установками АРУ.
Дисплеи Panadapter и Panafall оказывают огромную помощь в слежении за обстановкой в диапазоне, но настройка мышью менее эффективна, чем традиционной ручкой на стройки (валкодером), поэтому некоторые радиолюбители приобретают опционные USB-валкодеры.
Программа PowerSDR работает весьма стабильно. В ней есть свои причуды и глюки, однако за весь период тестирования и пробной эксплуатации не было ни одного случая фатального сбоя. Даже после внезапного исчезновения электропитания в шэке программа перезапустилась без всяких проблем.
FLEX-3000 является функционально эффективным и гибким аппаратом с широкой гаммой потенциальных возможностей. Однако этот новенький трансивер нельзя полностью отнести к разряду устройств «подключи и работай». FlexRadio добилась существенного успеха в стремлении сделать программно-определяемую радиоаппаратуру доступной для большинства радиолюбителей, но невозможно удовлетворить все пожелания каждого радиолюбителя даже с помощью бесконечных вариаций программного обеспечения.
По материалам статьи «FlexRadio Systems FLEX-3000 Software Defined HF/50 MHz Trasceiver», опубликованной в журнале QST, октябрь 2009.
М.Сидоренко
