Направленная антенна UA6AGW v. 7.01

07

Опыты, приведшие к разработке этой версии антенны, своей целью имели уточнение зависимости характеристик антенны UA6AGW v. 7.00 от угла наклона лучей, планировалось проверить влияние наклона лучей вниз на вертикальную диаграмму направленности антенны.

В ходе этих экспериментов был обнаружен, эффект придавший этой антенне новые свойства и позволивший отнести её к отдельной версии.
Подробнее »Направленная антенна UA6AGW v. 7.01

Направленная антенна UA6AGW v. 7.00

04

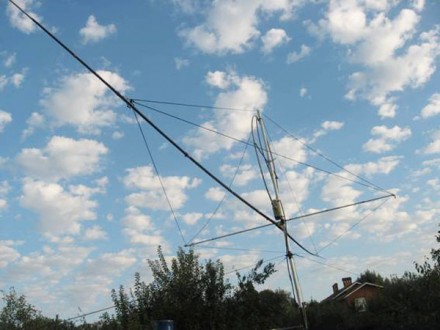

Если антенна прототип (1) (антенна UA6AGW v.40.00) появилась на свет, как бы, сама собой, и я лишь немного помог ей, то описываемая в этой статье антенна «рождалась» долго и мучительно. Продвижение вперед происходило методом проб и ошибок в течении трех лет. Патент № 125777 (RU)

Для формирования направленного излучения, в наиболее популярных радиолюбительских антеннах, таких как, двух-трех элементный волновой канал или двух-трех элементный квадрат, используют один и тот же метод. Метод этот, по словам «Википедии», заключается в следующем: «Излучение антенны можно рассматривать как сумму излучений всех составляющих её вибраторов. Ток, наведённый излучением активного вибратора в рефлекторе, наводит в нём напряжение. Для рефлектора, сопротивление которого носит индуктивный характер за счёт длины, большей 0,5 λ, напряжение отстает по фазе от напряжения в активном вибраторе на 270¬°. В результате излучение активного вибратора и рефлектора в направлении рефлектора складывается в противофазе, а в направлении активного вибратора — в фазе, что приводит к усилению излучения в направлении активного вибратора приблизительно вдвое. Аналогично рефлектору работают директоры, однако из-за емкостного характера их сопротивления (что определяется их меньшей длиной) излучение усиливается в направлении директоров».
Подробнее »Направленная антенна UA6AGW v. 7.00

Антенна UA6AGW v.40.02

13
Эксплуатация антенн описанных в (1,2) подтвердила их хорошие технические характеристики и высокую надежность примененных конструктивных решений. Но, «Нет предела совершенству», в этой статье речь пойдет о дальнейшем совершенствовании конструкции.
Подробнее »Антенна UA6AGW v.40.02

Антенны UA6AGW версий 40.01 и 80.01

pic05

С момента написания статьи об антеннах (1,2) конструкции UA6AGW прошло немало времени. Антенны активно эксплуатировались в эфире, антенна для 40-метрового диапазона была продемонстрирована на слете радиолюбителей «Майкоп 2011». Появились первые отклики от радиолюбителей, повторивших конструкцию. Отклики имеют тональность от сдержанно-положительных до удивленно-восторженных. Удивление и восторг вызывают способность антенны работать с очень небольших высот в самых неподходящих условиях.

Подробнее »Антенны UA6AGW версий 40.01 и 80.01
