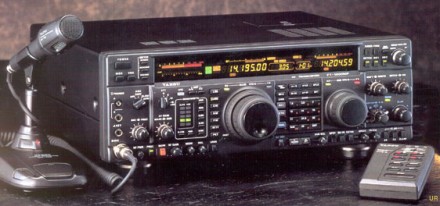

После анонса модели Mark-V FT-1000MP пришлось поломать голову — а что же случилось с MARK-I, II, III и IV. Были ли это прототипы данной модели, никогда не запущенные в производство?
Загадка вскоре была разрешена В рекламных буклетах о MARK-V все время подчеркивались пять главных усовершенствований в новой версии — более высокая выходная мощность (200 Вт), режим Class-A выходного каскада (75 Вт), аналого-цифровое отслеживание ширины полосы пропускания, преселектор на входе приемника и улучшенная эргономика
С момента появления на рынке первоначального FT-1000MP прошло пять лет За эти годы он приобрел у многих DX и контестменов репутацию «золотого эталона» FT-1000MP является ветераном двух последних World Radiosport Team Championships и бесчисленных контестов, убедительно подтверждая свой «спортивный характер»
Когда речь идет о новом аппарате, всегда очень велики, а иногда даже и чрезмерно раздуты ожидания Поэтому, естественно, элита радиолюбительского сообщества желает знать, что на этот раз «подала на стол’ Yaesu — новый качественный продукт или несколько улучшенную предыдущую модель?
Сформулируем точнее — воплотила ли Yaesu в новом приборе те свойства, которые я искал, но не нашел в моем первоначальном MP? И—очень болезненный вопрос для любителя — сколько теперь стоит мой MP, если я решу его обменять?
Отмечу только, что первоначальный FT-1000MP — это трансивер, который снабжен всем необходимым для соревнований Он включает основной и внут- ридиапазонный субприемники, обширный арсенал функций для борьбы с QRM, включая кварцевые и электромеханические фильтры.
По общей архитектуре MARK-V принципиально не отличается от своего предшественника. В этом обзоре мы сконцентрируемся в основном на рассмотрении отличий MARK-V от первоначального MP Пять лет—это вечность для современных технологий. За прошедшие годы было выпущено огромное количество очень хороших трансиверов, имеющих целый ряд вошедших в моду сервисных услуг Мы уже видели существенные улучшения трансиверных дисплеев, технологии цифровой обработки сигналов, эргономики, а также гибкости использования аппаратуры, обусловленной наличием разнообразных пользовательских установок.
В1995 г., когда первоначальный MP был новинкой и равным среди равных, таких как IC-775 DSP и TS-870, технология DSP воспринималась многими с недоверием. Какое же место занимает MARK-V в этом технологическом параде? Он радует глаз своим смелым дизайном и обилием ручек и кнопок (целых 92 штуки) Эта впечатляющая новая модель сохранила, а в некоторых отношениях и значительно улучшила параметры своего предшественника, но в то же время сохранила и некоторые недостатки.
Новый аппарат разработан на базе решений, примененных в FT-1000MP, который серьезные операторы научились любить и ценить Ощущения новичков, начинающих работать с этой новой линией MP, будут, вероятно, изменяться, также как это происходило у команды рецензентов, испытывавших FT-1000MP MARK-V — это трансивер с очень ‘крутой кривой обучения», и его нужно научиться любить.
Итак, является ли MARK-V действительно усовершенствованным аппаратом, или это дальнейшее продвижение проверенной платформы? Фактически, налицо имеются оба момента. Мы уверены, что Yaesu хотела, чтобы пользователи любили MARK-V за его «ум», однако вначале остановимся на его внешнем виде и эргономике Хотя на первый взгляд новый MP несколько похож на исходный (особенно передняя панель), он все же отличается от него «Евро»-вид предшественника у него сохранен При более пристальном изучении и сравнении с исходным MP становятся видны некоторые более тонкие различия.
Вероятно, наиболее бросающимся в глаза физическим отличием является добавление вентилятора, закрытого жалюзи, который занимает верхний левый угол задней стенки корпуса В комбинации с внутренним вентилятором, управляемым от термодатчика, они помогают рассеивать тепло, выделяемое выходным каскадом Менее заметно, что MARK-V несколько меньше исходного MP (правда, ненамного) и легче примерно на 1 кг, если не считать вес внешнего источника питания Возможно, это субъективное впечатление, но MARK-V кажется более прочным, чем его предшественник.
Пользователям MARK-V понравится новое оформление несколько увеличенных обрезиненных ручек настройки, а также удобное для захвата анодированное челночное кольцо на ручке «MAIN VFO-A TUNING KNOB» Yaesu воспользовалась также случаем чтобы поменять некоторые небольшие ручки управления на передней панели в исходном MP на увеличенные об- резиненные Все эти небольшие изменения привели к тому, что по виду передних панелей исходный MP и MARK-V значительно отличаются Усовершенствование ручки «MAIN VFO-A TUNING KNOB’ и челночного кольца «SHUTTLE JOG» значительно увеличило удобство перестройки по диапазону Захватываете одну из сторон кольца и вращаете его по часовой стрелке (для движения вверх по частоте) или против часовой стрелки (для движения вниз) Однако чтобы успешно пользоваться кольцом «SHUTTLE JOG», необходимо все же немного практики Основная причина того, что кольцо «SHUTTLE JOG» в MARK-V стало более массивным, состоит в размещении на нем двух новых кнопок управления Одна кнопка активизирует перестраиваемый входной ВЧ-фильтр, а вторая — функцию согласования ширины полосы пропускания аналоговых и цифровых фильтров Детальнее об этих функциях мы будем говорить ниже Пользование ими требует некоторой «акклиматизации».
И еще, что касается настройки — все синтезаторы прямого цифрового синтеза в гетеродине (LO) управляются единственным термокомпенсированным кварцевым генератором Получаемая в результате высокая стабильность частоты, а также 13 шагов настройки (вплоть до 0,625 Гц), выбираемых самим пользователем, несомненно, будут способствовать популярности MARK-V среди операторов, работающих цифровыми режимами.
В дисплей также внесены некоторые небольшие, но очень необходимые изменения В первоначальном MP неактивные сегменты флуоресцентного блока индикации были тускло подсвечены, особенно при максимуме яркости Это ухудшает считывание информации при больших углах зрения Фирма Yaesu, вероятно, смягчила яркость флуоресцентного дисплейного блока и использовала затемненные линзы для подавления фона По сравнению с первоначальным MP, дисплей менее загружен данными.
И еще одно изменение, о котором необходимо упомянуть — в исходном MP управление усилением по НЧ основного приемника и субприемника осуществлялось концентрическими ручками на передней панели В MARK-V фирма Yaesu возложила управление «RF GAIN» (усиление РЧ) и «AF GAIN» (усиление НЧ) в основном приемнике на концентрические ручки Управление усилением по НЧ субприемника («SUB AF»), которое также может устанавливаться через меню для управления балансом уровней основного и субприемников, перемещено на верхнюю часть передней панели Конечно, со всем этим необходимо освоиться Новое расположение ручек понравится большинству операторов (не все операторы ценят концентрические регуляторы), поскольку для максимального использования преимуществ данного трансивера вам придется часто пользоваться ручкой «SUB AF».
В первоначальном MP обилие ручек управления на лицевой панели приводило к тому, что иногда было трудно добраться к небольшим органам управления Изменение формы ручек и их расположения устранило этот недостаток. В своих рекламных проспектах Yaesu усиленно подчеркивает некоторые совершенно новые аспекты MARK-V Не последнее место среди них занимает более высокая выходная мощность (200 Вт) Вторая изюминка — это цифровое слежение за шириной полосы пропускания (сокращено IDBT), которое помогает упростить и автоматизировать цифровую (DSP) фильтрацию в режиме приема Кроме того, имеются перестраиваемый входной ВЧ-фильтр (сокращенно VRF) и функция Class-A — тоже новинки в этой модели Посмотрим, что получилось в результате «скрещивания» MP с этими функциями.
В действительности, не обязательно досконально все знать о системе IDBT — она относится к тем многим вещам, которые работают без вмешательства оператора Все, что нужно сделать — это нажать кнопку «ЮВТ» на кольце «SHUTTLE JOG» Необходимо, правда, отметить, что IDВТ работает только в режиме SSB.
Идея работы IDВТ заключается в автоматическом согласовании ширины полосы DSP MARK-V с шириной полосы фильтра ПЧ Эффект системы ЮВТ заключается в том, что при ее использовании для борьбы с QRM MARK-V подключает как цифровую, так и аналоговую фильтрацию по ПЧ.
Yaesu остановилась на варианте работы ЮВТ только в режиме SSB, поскольку именно здесь существует наибольшая вероятность коллизий между более широкой и более узкой полосами различных фильтров В режиме CW работу по борьбе с QRM будут осуществлять фильтры ПЧ (предполагается, что вы их правильно выбрали и/или установили более эффективные фильтры) Кроме того, для выделения очень слабых сигналов из шумов можно прибегнуть к помощи узкополосного цифрового CW-фильтра (DSP CW Peaking Filter).
Усовершенствована улучшенная цифровая обработка сигналов (Enhanced Digital Signal Processing — EDSP) Число «контуров» EDSP в MARK-V уменьшено с четырех до трех, а IDВТ позволила в значительной степени исключить регулировку ширины полосы пропускания Yaesu отмечает, что три имеющихся контура заранее установлены для специального выделения аудиосигнала, они разработаны в результате многих часов испытаний в эфире Нажатие на кнопки контура сопровождается визуальным сигналом зеленым — при слабой селекции, оранжевым — при средней и красным — при сильной.
APF (Audio Peaking Filter — узкополосный НЧ-фильтр) — очень полезный инструмент для приема слабых CW-сигналов или при работе цифровыми видами связи Полоса пропускания может быть выб- рана240,120 или 60 Гц Система NR (Noise Reductation — подавитель шума) позволяет выбирать один (из четырех) предустановленных режимов Как правило, можно подобрать наиболее эффективный для конкретных условий приема.
В дополнение к функции EDSP, которая называется авторежекцией, MARK-V позволяет также выбрать через меню режек- торный фильтр по ПЧ, настраиваемый вручную Указанные фильтры могут быть каскадированы (при совместном использовании).
Как и в предыдущем MP, система EDSP построена на 16-разрядном процессоре с тактовой частотой 33 МГц. EDSP работает и в режиме передачи Ее влияние на параметры формируемого аудиосигнала весьма значительно Используя различные режимы EDSP и функцию точной подстройки частоты опорного генератора, устанавливаемые через систему меню, можно сформировать любой сигнал — от «контестового» до «радиовещательного» — и подобрать его под индивидуальные особенности голоса оператора.
Другой новацией MARK-V является перестраиваемый ВЧ-фильтр (преселектор), включаемый между антенной и основными полосовыми фильтрами трансивера и предназначенный для дополнительной защиты от мощных сигналов в диапазонах 160 20 м Разработчик ориентирует этот элемент конструкции на использование при работе с несколькими передатчиками, но устройство может быть очень эффективным и в повседневной работе, снижая шум от мощных местных радиостанций Иногда оптимальный прием может быть достигнут отстройкой фильтра в сторону от положения максимальной чувствительности.
Важным параметром любого передатчика является линейность выходного каскада В рассматриваемом аппарате впервые применена функция Class-A, переводящая выходной каскад трансивера в режим класса А, обеспечивающий минимальный уровень интермодуляционных искажений Режим Class-A в MARK-V ограничивает выходную мощность величиной 75 Вт PEP и служит для возбуждения внешнего линейного усилителя мощности.
Первоначальный MP имел вполне удовлетворительные интермодуляционные характеристики В худшем случае продукты третьего порядка были ниже -27 дБ, а пятого — 43 дБ (на частоте 24,95 МГц) Однако параметры MARK-V в режиме Class-A значительно лучше уровень продуктов пятого порядка —64 дБ при 75 Вт PEP (на 160 м) На других диапазонах параметры еще выше —74 дБ на 40 м и — 85 дБ на 17 м.
Таким образом, трансивер имеет вполне достаточную мощность для возбуждения внешнего усилителя мощности высококачественным линейным сигналом.
Для питания выходного каскада трансивера MARK-V фирма Yaesu комплектует его компактным внешним источником питания Изготовитель утверждает, что такое решение облегчает транспортировку аппарата и снижает риск его повреждения при погрузке/выгрузке.
Система меню MARK-V содержит более 80 опций, что придает аппарату чрезвычайную гибкость в процессе конфигурирования под запросы конкретного оператора Тем не менее, за годы, прошедшие с момента появления первоначального MP (и многих других превосходных во всех отношениях трансиверов), принципы работы с меню рассматриваемого аппарата практически не изменились и не отражают достигнутый на сегодняшний день уровень развития пользовательских интерфейсов При работе с системой меню MARK-V появляется ощущение возвращения в среду DOS после нескольких лет активного использования Windows.
MARK-V не имеет отдельной кнопки для входа в меню — для этого необходимо нажать кнопки «FAST» и «ENT» Весьма желательно иметь под руками «Руководство по эксплуатации» или, по крайней мере, «Таблицу кодов» — только тогда работа с меню станет понятной и эффективной.
Полная настройка MARK-V под пользователя может занять много времени и потребовать терпения. MARK-V может гордиться своим полностью новым способом выбора фильтров Однако этот «хит» не для каждого — матрица фильтров прежнего MP заменена панелью кнопок «APF», «NR» и «CONTOUR» системы EDSP Выбор фильтров сведен к трем кнопкам справа от дисплея — «NOR», «NAR1», «NAR2» Эти три кнопки определяют выбор фильтров по второй (8,125 МГц) и третьей ПЧ (455 кГц).
Проницательные читатели, вероятно, сразу же сообразят, что имея три кнопки и до пяти дополнительно устанавливаемых фильтров, нельзя получить слишком большую гибкость при выборе фильтров В первоначальном MP матрица фильтров позволяла выбирать один фильтр из столбца А, а второй — из В, добиваясь их эффективной комбинации Эта функция была по достоинству оценена многими пользователями У MARK-V вы заранее предопределяете фильтры, которые желательно закрепить через меню за каждой кнопкой, что иногда оказывается довольно затруднительным Кроме того, если произвести назначение фильтров неверно, можно вообще ничего не услышать, нажав на одну из кнопок.
Для режима SSB, например, можно закрепить за кнопкой «NOR» фильтры 2,4 и 6 кГц, или пару фильтров на 2,4 кГц, или один 2,4 кГц и дополнительный фильтр с полосой 2,0 кГц — за кнопкой «NAR1», а пару дополнительных фильтров на 2,0 кГц — за кнопкой «NAR2». В режиме CW можно назначить комбинацию фильтров 2,4 (2,0) кГц и 500 (250) Гц Возможно, такой способ выбора фильтров кому-то покажется менее гибким, чем примененный в первоначальном MP Это признает и фирма Yaesu. Ее специалисты советуют заранее предопределять необходимую селективность и назначать ее за кнопками «NOR», «NAR1» и «NAR2».
К MARK-V предлагаются кварцевые фильтры 500 Гц (CW) и 2,4 кГц (SSB) для ПЧ 8,215 МГц и новая разработка фирмы Collins — электромеханический фильтр 2,4 кГц для третьей ПЧ (455 кГц).
Некоторые действительно очень удобные функции трансивера 1000МР сохранены в рассматриваемой модели MARK-V обеспечивает переключение между двумя антеннами с помощью кнопки на передней панели Кроме того, имеется отдельный разъем для приемной антенны.
Режим QSK не подвергся доработке, равно как по-прежнему отсутствует возможность манипуляции передатчика от внешнего источника (например, компьютера), однако предусмотрен доступ к встроенному ключу с памятью. Если речь зашла о CW-ключе, то у MARK-V отсутствует доступ с передней панели к программированию шести ячеек памяти — для этой процедуры требуется внешнее устройство FH-1 Remote Control Keypad (или аналогичная самодельная клавишная приставка), подключаемое кабелем к гнезду на задней панели. Некоторым операторам-контестменам понравится способность телеграфного ключа формировать наращиваемый последовательный номер.
Отметим, что у MARK-V отсутствует кнопка «TUNE» (каку 1000МР), но реализация такой функции возможна с помощью клавиатуры FH-1.
Дополнительным устройством является цифровой магнитофон (DVS-2), позволяющий записать два 8-секундных или четыре 4-секундных сообщения. С его помощью также можно записать до 16 с принимаемых трансивером сигналов для последующего воспроизведения.
Монитор (самопрослушивание) в тран- сивере MARK-V работает во всех режимах, включая CW Кнопка «MONI» и регулировка уровня самопрослушивания находятся в нижней части передней панели. Сигнал самопрослушивания снимается с выхода драйвера и с помощью субприемника используется для мониторинга Это очень удобно при подборе оптимальных частотных параметров излучаемого аудиосигнала.
Двойной стековый регистр клавиатуры обеспечивает быстрый доступ к двум последним использованным частотам (с учетом режима работы и установленных фильтров) на данном диапазоне Существует возможность прямого ввода рабочей частоты с помощью клавиатуры. Нажатие кнопок «SUB», а затем «BAND» позволяет изменить диапазон или установить частоту и режим работы на субприемнике.
К сожалению, MARK-V имеет ряд маленьких ручек и кнопок в нижней части передней панели, подписи к которым прочитать трудно, а работать с ними неудобно.
Ряд подстроечных резисторов размещены под откидной крышкой на верхней панели трансивера и позволяют установить уровень выходного НЧ-сигнала, усиление микрофона в режиме FM, усиление систем VOX и анти-VOX и т д
В режиме приема в MARK-V можно выбрать (через систему меню) любой из трех предусилителей — один с равномерной АЧХ, другой — оптимизированный для диапазона 1,8 ..7 МГц, а третий — для 24…30 МГц (разработчики утверждают, что в диапазоне 14 МГц все предусилители имеют примерно одинаковый коэффициент усиления). Выключаются предусилители кнопкой IPO (Intercept Point Optimization), хотя значение этого термина для многих операторов не очень понятно. Однако многие фирмы-изготовители используют подобную терминологию.
В рассматриваемом аппарате некоторые из элементов, находившиеся в первоначальном MP на передней панели, перемещены в систему меню. Например, исчезла кнопка «USER», нажатием которой устанавливались параметры аппарата под конкретного оператора. В MARK-V, нажимая и удерживая кнопку «РКТ», можно получить доступ в меню настройки пользовательских установок.
Кнопки «NB1» и «NB2» подавителя импульсных помех (Noise Blanker), присутствовавшие в MP, заменены в MARK-V одной кнопкой «NB» Теперь тип шумоподавителя, выбор которого определяется характером шума, и желаемый уровень гашения определяются в меню. Для экономии времени и осуществления изменений «на ходу» имеется короткий путь — нажав и удерживая кнопку «FAST», необходимо нажать «NB».
У MARK-V также отсутствует кнопка «SPLIT». Вы можете войти в режим «split-frequency», нажимая соответствующие кнопки, подсвеченные красным (ТХ) и зеленым (RX) светодиодами и расположенные вблизи ручек настройки основного и субприемников Не все операторы будут довольны исчезновением кнопки «SPLIT» — такое конструктивное решение может привести к путанице при работе с разносом частоты. Меню «SPLT-SET’ предлагает три режима работы «SPLIT», различающиеся по степени использования автоматики Например, режим А=В использует предварительное смещение частоты VFO-B субприемника, когда основной VFO активизируется для передачи.
Если кто-то сомневается, что MARK-V имеет более высокие параметры чем первоначальный MP, беглый обзор результатов наиболее критичных лабораторных измерений убедит скептиков в эффективности новой модели.
Так, динамический диапазон по двухсигнальной избирательности третьего порядка на любительских диапазонах у MARK-V примерно на 4 дБ больше чем у 1000МР и достигает 101 дБ (предусилитель выключен), точка пересечения третьего порядка имеет значение +25 дБм (выше чем у любого другого известного любительского приемника), точка пересечения второго порядка — +68 дБм (при включенном перестраиваемом фильтре —+110 дБм’), а интермодуляционные искажения сигнала передатчика в режиме Class-A значительно ниже, чем у любого из ранее испытанных трансиверов.
Выпустив трансивер MARK-V FT-1000MP, фирма Yaesu подняла планку на рынке трансиверов высшего класса (хотя в некоторых отношениях и чуть-чуть). Это превосходный трансивер, способный конкурировать с любым из аппаратов его ранга, а примененная в нем система EDSP просто великолепна.
Тем не менее, хотя некоторые пользователи могут высказать недоумение, почему Yaesu, переделывая исходный MP в MARK-V, не реализовала многие современные технические решения, новый трансивер является существенным улучшением испытанной платформы, пользующейся заслуженной известностью у DX и контестменов.
QST, 11/2000
