Как работает радиосвязь FT8

FT8 (Franke-Taylor design, 8-FSK modulation) — это цифровой режим для любительской радиосвязи, предназначенный для работы в сложных условиях слабых сигналов и помех. Он не предназначен для долгих бесед. Его цель — максимально быстро и достоверно обменяться минимально необходимой информацией: позывным, отчетом о слышимости (RST) и номером сетки (Grid Square).

Как это работает: пошаговый механизм

1. Подготовка сообщения

Вся магия происходит в специальной программе-декодере на вашем компьютере (самая популярная — WSJT-X).

Вы выбираете сообщение, которое хотите передать, из стандартного набора: ваш позывной, позывной корреспондента, ваш отчет о приеме (например, -13), ваш локатор (например, KO85).
Программа не передает эти буквы и цифры напрямую. Она преобразует их в последовательность чисел по специальному алгоритму (сжатие и кодирование).

2. Кодирование и помехоустойчивость

Это ключевой этап, который делает FT8 таким эффективным:

Сверточное кодирование: Программа добавляет к вашим данным избыточную информацию (лишние биты) по специальным математическим правилам. Это позволяет декодеру на другой стороне исправлять ошибки, возникшие при передаче из-за помех.
Перемежение (Interleaving): Биты вашего сообщения «перемешиваются» во времени. Если в эфире возникнет кратковременная помеха (например, от разряда молнии), она испортит не несколько соседних битов подряд, а одиночные биты в разных частях сообщения. Декодеру гораздо легче исправить несколько разрозненных ошибок, чем один сплошной поврежденный участок.

3. Формирование сигнала (Модуляция)

Закодированная цифровая информация превращается в звуковой сигнал, который вы подаете на вход передатчика.

Модуляция: FSK (Frequency Shift Keying — частотная манипуляция). Используется 8 частот (отсюда и цифра 8 в названии). Каждые 3 бита информации кодируются одним из 8 тонов (частот) в звуковом спектре.
Структура передачи:
- Длительность одного сеанса связи (т.н. «период») строго фиксирована — 15 секунд.
- Из них ~12.6 секунды длится сама передача данных, а остальное время — пауза для синхронизации и переключения между передачей и приемом.
- За эти ~12.6 секунды передается 75 символов (тонов). Каждый тон длится ровно 192 мс. Это очень медленная скорость, что и позволяет надежно различать тоны при низком отношении сигнал/шум.

Ваш компьютер через звуковую карту генерирует этот «набор тонов» (сигнал FT8 звучит как повторяющийся резкий «жужжащий» звук), который подается на SSB-передатчик и излучается в эфир.

4. Прием и декодирование

На принимающей стороне происходит обратный процесс:

Синхронизация: Приемник принимает сигнал и подает его на звуковую карту компьютера. Программа WSJT-X первым делом ищет в этом шуме строго временную метку. Поскольку все в мире работают по синхронизированному времени (через интернет или GPS), программа знает точно, в какой момент должно начаться новое 15-секундное сообщение. Это критически важно.

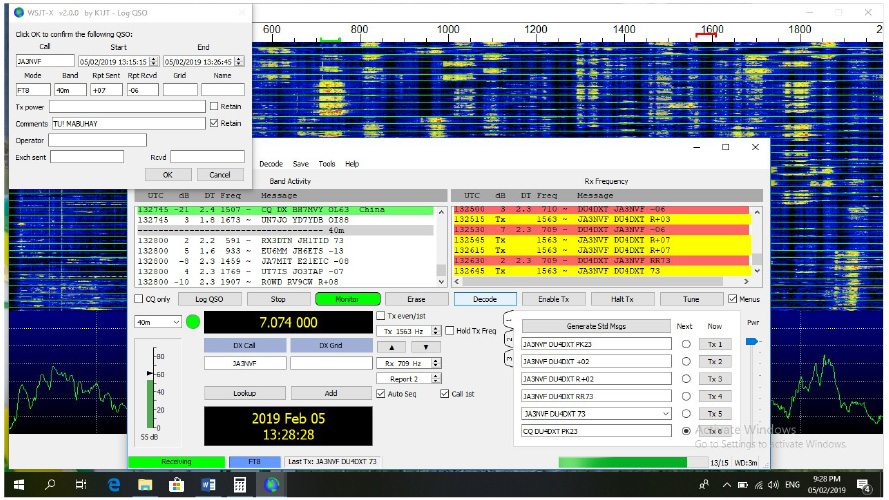

Анализ спектра: Программа отображает спектрограмму — картинку, по вертикали которой отложена частота, а по горизонтали время. Яркие пятна на ней — это и есть тоны сигнала FT8.
Декодирование: Программа измеряет частоту и положение каждого тона, преобразует их обратно в последовательность битов.
Исправление ошибок: Используя избыточность, добавленную при сверточном кодировании, декодер пытается исправить ошибки и восстановить исходное сообщение.
Отображение: Если сообщение декодировано успешно, оно появляется на экране в виде текста: <Позывной1> <Позывной2> <RST> <Локатор>.

5. Диалог (QSO)

Связь (QSO) в FT8 происходит в строго регламентированном порядке за несколько таких 15-секундных «передач»:

CQ: CQ DL7XYZ KO85 — «Я, DL7XYZ в квадрате KO85, вызываю любого».
Ответ: DL7XYZ UA1ABC RN13 — «UA1ABC слышит DL7XYZ с отчетом R -13».
Подтверждение + отчет: UA1ABC DL7XYZ -12 KO85 — «DL7XYZ слышит UA1ABC с отчетом R -12, мой квадрат KO85».
Завершение: DL7XYZ UA1ABC RRR — «Подтверждаю прием вашего отчета».
Подтверждение завершения: UA1ABC DL7XYZ 73 — «Взаимно, наилучшие пожелания».

Вся связь занимает ровно 5 передач (около 75 секунд).

Как работает FT4: ключевые отличия от FT8

Механизм работы (кодирование, модуляция, исправление ошибок) очень похож на FT8, но с критически важными изменениями в параметрах.

1. Скорость, скорость и еще раз скорость!

Это главное отличие и причина появления режима.

Длительность передачи (тайм-слот): 7.5 секунды вместо 15 у FT8.
**Это означает, что полный цикл QSO (сеанс связи) в FT4 занимает примерно 35-40 секунд вместо 75+ секунд у FT8.

Для участников соревнований, где важно сделать как можно больше связей в единицу времени, это огромное преимущество.

2. Модуляция и структура сигнала

Модуляция: Как и FT8, это 8-FSK (8-позиционная частотная манипуляция). Однако тоны переключаются значительно быстрее.
Длительность символа: 96 миллисекунд вместо 192 мс у FT8. Это в два раза короче.
Полоса пропускания сигнала: Около 90 Гц (шире, чем ~50 Гц у FT8). Более широкая полоса делает сигнал немного менее устойчивым к самым сильным помехам, но зато позволяет увеличить скорость передачи данных.
Структура передачи: Из 7.5-секундного интервала непосредственно под передачу данных отводится ~5.6 секунды, остальное — пауза для синхронизации и переключения.

3. Синхронизация

Как и в FT8, для работы FT4 критически важно точное время (синхронизация с UTC через интернет или GPS). Все станции в мире начинают и заканчивают передачу одновременно в рамках этих 7.5-секундных интервалов.

4. Процесс связи (QSO)

Последовательность обмена сообщениями в FT4 практически идентична FT8, но укладывается в 5 передач по 7.5 секунд:

CQ: CQ DL7XYZ KO85
Ответ: DL7XYZ UA1ABC -13
Подтверждение + отчет: UA1ABC DL7XYZ -12 KO85
Подтверждение приема: DL7XYZ UA1ABC RRR
Завершение: UA1ABC DL7XYZ 73

Вся связь занимает ~37.5 секунд.

Почему FT4 менее чувствителен?

Более высокая скорость передачи в FT4 имеет свою цену:

Меньшее время накопления: Декодер в FT8 «слушает» каждый тон почти 200 мс, накапливая энергию сигнала и отфильтровывая шум. В FT4 это время сокращено вдвое, поэтому для уверенного декодирования требуется более сильный сигнал.
Более широкая полоса: Более широкая полоса сигнала делает его немного более уязвимым к узкополосным помехам.

Простыми словами: FT8 шепчет очень медленно и разборчиво, чтобы его можно было расслышать в самом сильном шуме. FT4 говорит быстро и четко, но чтобы его понять, в комнате уже должно быть чуть тише.

Ключевые особенности и почему FT8 так популярен

Чрезвычайная чувствительность: Может работать с сигналами, которые находятся ниже уровня шума и которые на слух (даже в SSB) совершенно неразличимы. Разница может достигать 10-20 dB по сравнению с SSB.
Синхронность: Все работают по одному времени, что исключает наложения transmissions.
Автоматизация: Большую часть работы делает программа. Оператор в основном выбирает, кому ответить.
Скорость: Быстрый обмен для установления факта связи (очень ценно в соревнованиях и для дипломов).
Узкая полоса пропускания: Около 50 Гц, что позволяет разместить множество станций в полосе частот обычной SSB-связи.

Что нужно для работы в FT8 FT4?

КВ или УКВ трансивер с поддержкой SSB (USB) и возможность подключения к компьютеру.
Компьютер (ПК, ноутбук, иногда даже Raspberry Pi) со звуковой картой.
3 Программное обеспечение: WSJT-X или аналоги.
Точное время: Синхронизация с сервером времени через интернет или GPS.
Интерфейс для подключения трансивера к компьютеру (устройство, которое согласует уровни звука и управление PTT — переходом на передачу).

FT8 — это блестящий пример того, как современные цифровые технологии breathed новую жизнь в классическую любительскую радиосвязь, позволив общаться через тысячи километров на мощности в несколько ватт.

Итог

FT4 — это не замена FT8, а его дополнение для конкретной задачи. Выбор между ними зависит от цели:

Хотите поймать уникальный DX на грани слышимости на 5 Ватт? Ваш выбор — FT8.
Участвуете в соревновании и нужно сделать сотни связей за выходные? Ваш инструмент — FT4.
