Балун — это устройство, которое соединяет балансную нагрузку с не балансной линией. Его название происходит от английских слов Balanced to Unbalanced.
Основные термины:
Балансная нагрузка (Balanced) — это такая нагрузка, где оба проводника равноправны относительно «земли» (общего потенциала). Классический пример — дипольная антенна (самый распространенный тип антенны у радиолюбителей). Ее два плеча абсолютно симметричны. Ток в них течет в противофазе.
Небалансная линия (Unbalanced) — это линия, где один проводник является «сигнальным», а второй — «землей». Самый яркий пример — это коаксиальный кабель. У него центральная жила — это сигнал, а оплетка — это земля.
Зачем нужен балун? Проблема, которую решает балун
Если вы подключите коаксиальный кабель (небалансный) напрямую к дипольной антенне (балансной), возникнет несколько проблем:
- Ток на внешней стороне оплетки (антенный эффект кабеля). Из-за асимметрии ток с внутренней стороны оплетки (который должен был вернуться к передатчику) частично «перетекает» на ее внешнюю сторону. В результате сам коаксиальный кабель начинает работать как часть антенны.
- Искажение диаграммы направленности антенны. Антенна перестает излучать так, как была рассчитана. Ее характеристики (например, направленность) ухудшаются.
- Повышенные помехи при приеме. Коаксиальный кабель, работая как антенна, будет ловить всевозможные помехи извне и передавать их на вход вашего приемника.
- Проблемы с КСВ (КСВ — коэффициент стоячей волны). Из-за нарушения симметрии согласование антенны с фидерной линией ухудшается, что приводит к высокому КСВ. Это особенно критично при передаче, так как может повредить выходной каскад трансивера.
- Излучение в нежелательных направлениях и потеря мощности. Часть мощности вашего передатчика будет тратиться впустую, «размазываясь» по кабелю и окружающим предметам.
Балун решает эти проблемы, выполняя две основные функции:
- Преобразует несимметричный сигнал в симметричный (и наоборот).
- Препятствует протеканию тока по внешней стороне оплетки коаксиального кабеля.
Типы балунов, используемые в радиолюбительстве
Существует два основных типа балунов:

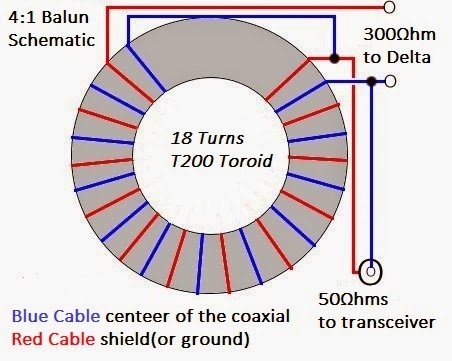

1. Трансформаторный балун (на ферритовых кольцах)
Это самый распространенный и эффективный тип.
- Как работает: В основе лежит высокочастотный трансформатор, намотанный на ферритовых кольцах. Он осуществляет гальваническую развязку и преобразует импеданс.
- Преимущества: Широкополосность, эффективное подавление синфазного тока (тока по оплетке), возможность преобразования импеданса (например, 1:1, 1:4, 1:9 и т.д.).
- Применение: Универсальное. Используется практически с любыми типами антенн (диполи, Yagi, вертикалы и др.).
2. Балун на длинной линии (Autotransformer, Coaxial Balun)
- Как работает: Использует отрезок коаксиального кабеля, намотанный на ферритовую основу или в виде катушки. Работает как «синфазный дроссель»: он имеет высокое сопротивление для синфазного тока (который течет по оплетке), но практически не оказывает сопротивления для рабочего (противофазного) сигнала.
- Преимущества: Простая конструкция, надежность.
- Применение: Очень популярен для изготовления своими руками. Часто используется в виде нескольких ферритовых бочонков, надетых на коаксиальный кабель прямо у точки питания антенны.
Правильный подбор материалов — это 90% успеха в создании эффективного и надежного балуна. Для большинства радиолюбительских задач на КВ оптимальным выбором является трансформаторный балун, намотанный эмалированным проводом на NiZn-ферритовом кольце, помещенный в герметичный корпус.
Основные материалы:
1. Магнитные сердечники (Самое главное в трансформаторных балунах и дросселях)
Это ключевой элемент, определяющий рабочую частоту и мощность. Используются ферриты — материалы на основе оксидов железа с добавками других металлов.
- Никель-цинковые ферриты (NiZn):
- Цвет: Обычно серые или черные.
- Свойства: Высокое удельное сопротивление, что означает низкие потери на высоких частотах.
- Применение: Идеальны для КВ-диапазонов (коротких волн, 1.8 — 30 МГц) и выше (УКВ). Это самый распространенный выбор для радиолюбительских балунов. Марки: FT-240-43, NN-100, 4C65 и т.д. (цифры и буквы указывают на состав и магнитную проницаемость).
- Марганце-цинковые ферриты (MnZn):
- Цвет: Обычно темно-коричневые или черные.
- Свойства: Высокая магнитная проницаемость, но низкое удельное сопротивление. Очень эффективны на низких и средних частотах, но на ВЧ (высоких частотах) имеют большие потери.
- Применение: В основном для сетевых фильтров и низкочастотных трансформаторов (например, для диапазона 160 метров). Для широкополосных КВ-балунов используются реже. Марки: T-106-26, T-130-2.
- Порошленое железо (Iron Powder):
- Цвет: Желто-белый, красно-коричневый (часто покрыты краской).
- Свойства: Имеют распределенный воздушный зазор, что позволяет им выдерживать большие токи без насыщения (что критично для передачи на высокой мощности). Но их магнитная проницаемость обычно ниже, чем у ферритов.
- Применение: Часто используются в колебательных контурах и в балунах, рассчитанных на большую мощность (например, 1.5 кВт и выше). Марки: T-200-2 (желто-белый), T-106-6 (красно-коричневый).
Форма сердечников:
- Кольца (Toroid): Наиболее популярны. Обеспечивают минимальное магнитное поле рассеяния и высокий КПД.
- Бочонки (Beads): Одеваются прямо на коаксиальный кабель для создания простого токового балуна-дросселя.
- Ш-образные и П-образные: Используются реже, в основном в готовых промышленных устройствах.
2. Проводники (Обмотки)
- Эмалированный медный провод (Enameled Copper Wire):
- Самый распространенный выбор для намотки на кольца.
- Имеет тонкое лаковое изоляционное покрытие, которое не стирается при аккуратной намотке.
- Толщина провода выбирается исходя из рабочего тока (мощности). Для мощных балунов (1-2 кВт) используется провод диаметром 1-1.5 мм.
- Высокочастотный литцендрат (Litz Wire):
- Состоит из множества тонких изолированных медных жилочек, сплетенных в один провод.
- Преимущество: Эффективно снижает скин-эффект на высоких частотах, уменьшая потери.
- Применение: В высокодобротных катушках и балунах, где важна максимальная эффективность, особенно на верхних КВ-диапазонах.
- Коаксиальный кабель:
- Используется в балунах на длинной линии (Coaxial Balun).
- Берутся отрезки качественного кабеля (например, RG-58, RG-213) и наматываются на ферритовое кольцо или трубку.
3. Корпуса и изоляционные материалы
- Корпуса: Для защиты от влаги и механических повреждений.
- Пластиковые коробки: Самый простой и дешевый вариант.
- Водонепроницаемые боксы: Например, от фирм IP66/IP67. Критично важно для уличных антенн.
- Термоусадочные трубки: Используются для герметизации самодельных балунов на кабеле.
- Эпоксидная смола или силиконовый герметик: Заливка внутрь корпуса для полной влагозащиты и фиксации компонентов.
- Изоляторы:
- Пластик (ПВХ, полипропилен, тефлон): Для изготовления каркасов катушек или концевых изоляторов, к которым крепятся провода антенны. Тефлон особенно хорош из-за стойкости к УФ-излучению и температуре.
4. Разъемы
- Материал: Латунь с никелевым или серебряным покрытием.
- Виды: SO-239 (гнездо на стационарной аппаратуре), PL-259 (штекер на кабеле) — самые распространенные для КВ/УКВ. Также используются N-разъемы (более качественные, для УКВ и СВЧ).
Для радиолюбителя использование балуна — это не причуда, а важная инженерная практика, которая позволяет раскрыть весь потенциал антенны, повысить эффективность связи и защитить дорогостоящее оборудование. Практически любая грамотно спроектированная любительская антенна, питаемая коаксиальным кабелем, должна иметь балун.
