Петлевой вибратор в антенне Inverted V

В настоящее время KB антенна Inverted V (перевернутая V) достаточно хорошо известна коротковолновикам. Это простая в изготовлении и установке антенна с круговой диаграммой направленности, параметры которой в основном соответствуют параметрам полуволнового диполя. Так, в диапазоне 80 м с такой антенной, установленной на крыше двухэтажного дома, при мощности передатчика около 20 Вт, работая SSB, в районе полуночи, когда стихает шум на диапазоне, удается проводить связи на расстояния до 2500 км. При этом RS достигает 56.
Было предложено много модификаций антенн «Inverted V». Собственно антенна «Inverted V» представляет собой полуволновой диполь, расположенный в вертикальной плоскости под углом 90°, причем точка питания поднята вверх, а концы вибраторов опущены к земле, что позволяет обойтись при установке антенны одной мачтовой опорой. В то же время, в диапазонах УКВ для телевизионного приема широко применяется полуволновой шлейфовый вибратор Пистолькорса (петлевой вибратор) — и как одиночный элемент, и в составе более сложных антенн «волновой канал». Петлевой вибратор, по сравнению с полуволновым вибратором, имеет более высокий коэффициент усиления. Иногда с этой же целью применяют двойной петлевой вибратор, состоящий из параллельно соединенных на концах трех полуволновых вибраторов.

По сравнению с полуволновыми вибраторами, петлевые вибраторы более широкополосны, что особенно полезно на диапазонах 80 и 40 м, и кроме того, они позволяют непосредственно соединить среднюю точку второго вибратора с мачтой, поскольку в этой точке имеет место узел напряжения. Соединения на концах могут быть выполнены в виде подвижных короткозамыкающих перемычек, с помощью которых легко подбирается резонансная длина петлевого вибратора. Для этого достаточно перемещать короткозамыкающие перемычки. Резонансная длина у петлевого вибратора, как и у полуволнового вибратора, несколько меньше половины длины волны.

У петлевых вибраторов есть один существенный недостаток. Петлевой вибратор применяется для работы на одном диапазоне, т.к. параллельное соединение в точках питания петлевых вибраторов на разные диапазоны недопустимо. Это обусловлено тем, что нерабочий петлевой вибратор при таком соединении выполняет роль короткозамыкающего шунта, вследствие чего параметры антенны в требуемом диапазоне частот могут резко ухудшиться. От этого недостатка можно избавиться, применив релейную коммутацию в точке питания вибраторов.

Входное сопротивление петлевого вибратора, выполненного из двух одинаковых тонких проводников, составляет 292,4 Ом, двойного петлевого вибратора — 657,9 Ом. Изменяя диаметр проводников, а также соотношение диаметра и расстояния между проводниками, можно регулировать входное сопротивление. Для согласования петлевого и двойного петлевого вибраторов с 75-омными фидером можно применить трансформаторы типа длинной линии, выполненные на ферритовых кольцах. Для петлевого вибратора требуется трансформатор с коэффициентом трансформации 4:1, а для двойного петлевого вибратора— 9:1.

Таким образом, напрашивается вывод, что петлевой или двойной петлевой вибратор, выполненный в виде «Inverted V», будет иметь определенные преимущества по сравнению с «классическим» исполнением этой антенны в виде полуволнового вибратора.

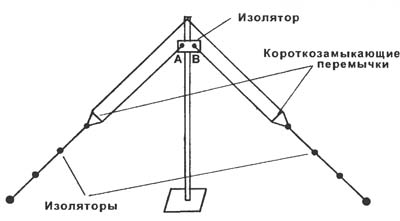

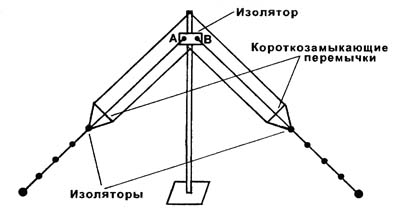

На рисунках ниже приведены примеры расположения полотна антенны петлевого вибратора и двойного петлевого вибратора, выполненных в виде «Inverted V», относительно мачтовой опоры.

При заведомо большем усилении и широкополосности, петлевые вибраторы не получили широкого распространения на КВ. Это, по-видимому, обусловлено трудностями создания многодиапазонных антенн путем параллельного соединения в точках питания и большего расхода провода.
