Расчет размеров антенны типа Sloper

Антенна Slореr (англ. SLOPE — наклон) – одна из наиболее простых и распространенных направленных проволочных антен. Часто ее используют радиолюбители на диапазонах 160, 80 и 40 метров, где для проведения DХ связей очень важно иметь прижатое к земле излучение в вертикальной плоскости. Существует несколько вариантов конструкций этой антенны.

Slореr длиной 1/2λ.
Slореr длиной 1/2λ.

На рис. 1 показан Slореr длиной 1/2λ. Антенну можно настроить под кабель как 50, так и 75 Ом. При использовании металлической мачты максимум излучения будет в направлении снижения полотна антенны. Если в качестве мачты применяется диэлектрическая опора или дерево, диаграмма излучения антенны будет двунаправленная. На рисунке видно, что центральная жила коаксиального кабеля соединяется с нижним полотном антенны, а оплетка с верхним. Примечательный факт – зарубежные радиолюбители подключают кабель у такой антенны наоборот, т.е. центральную жилу на верхнее полотно антенны, а оплетку на нижнее, при этом у них существует твердое мнение в этом вопросе. Публикации в журналах QST и Radio Communication, которые приходилось видеть автору, подтверждают это.

На рис. 2 показан Slореr 1/4λ. Rвх – 50 Ом. Металлическая мачта должна иметь достаточно хорошее заземление, так как от этого зависит эффективность работы антенны.

Slореr 1/4λ
Slореr 1/4λ

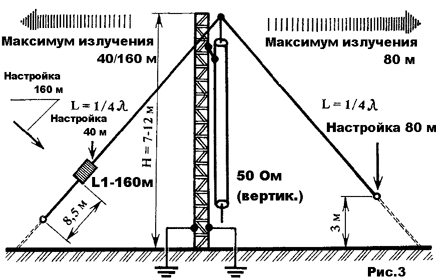

На базе такой антенны изготовлен Slореr на диапазоны 160, 80, 40 метров (рис. 3).

Slореr на диапазоны 160, 80, 40 метров
Slореr на диапазоны 160, 80, 40 метров

Применение согласующего устройства во многодиапазонном варианте не принесет антенне эффективную работу на ВЧ диапазонах, поскольку применяется линия передачи коаксиального типа. Между выходом согласующего устройства и точкой питания антенны, т.е. в кабеле, КСВ не меняется. На ВЧ диапазонах кабель будет находиться под высоким КСВ. Следовательно, реально эта антенна только для диапазонов 160, 80, 40 метров. Удлиняющую катушку 160-метрового диапазона выполняют на диэлектрическом каркасе диаметром 41 мм, 68 витков (намотка виток к витку), провод ПЭВ – 1 мм. Индуктивность около 87, 2 мкГн. После намотки катушку несколько раз обрабатывают водоотталкивающим клеем и высушивают при высокой температуре. Так как заземленная мачта здесь является составной частью антенны, металлические оттяжки должны быть разбиты изоляторами. Настраивается антенна с помощью КСВ метра в местах, показанных на рис.3. Наиболее эффективной является антенна Slореr длиной 1λ (рис. 4).

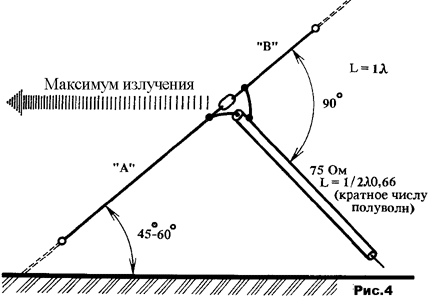

Slореr длиной 1λ
Slореr длиной 1λ

Такая антенна требует несколько большую площадь для установки, но это оправдывается эффективной ее работой. Rвх – 75 Ом. Общая длина антенного полотна определяется по формуле:

L(м) = 936/F (МГц) х 0,3048
Сторона А(м) = 702/F (МГц) х 0,3048
Сторона В(м) = 234/F (МГц) х 0,3048


ON-LINE РАСЧЕТ АНТЕННЫ SLOPER

Частота (kHz):

Сторона A: метров.

Сторона B: метров.

Общая длина: метров.

Для расчета введите значение любого из полей

Если установить на одной мачте 3-4 такие антенны, то с помощью антенного коммутатора можно выбирать различные направления излучения. Антенны, не участвующие в работе, должны автоматически заземляться. Однако самой эффективной конструкцией из представленных антенн является система K1WA, которая состоит из пяти переключаемых полуволновых диполей. В этой системе один диполь находится в работе, а четыре остальных, с разомкнутыми на концах отрезками кабеля длиной 3/8λ, образуют рефлектор. Таким образом производят выбор одного из пяти направлений излучения антенны. Усиление у такой антенны по отношению к полуволновому диполю – около 4 дБ. Подавление вперед-назад – до 20 дБ.

Питается антенна 75 Омным кабелем. Для запитки 50-омным кабелем можно использовать 1/4λ трансформатор из 75-омного кабеля. При этом стоит помнить что кабель питания желательно подводить к полотну антенны под 90°, при наклоне антенного полотна 45-60°.
